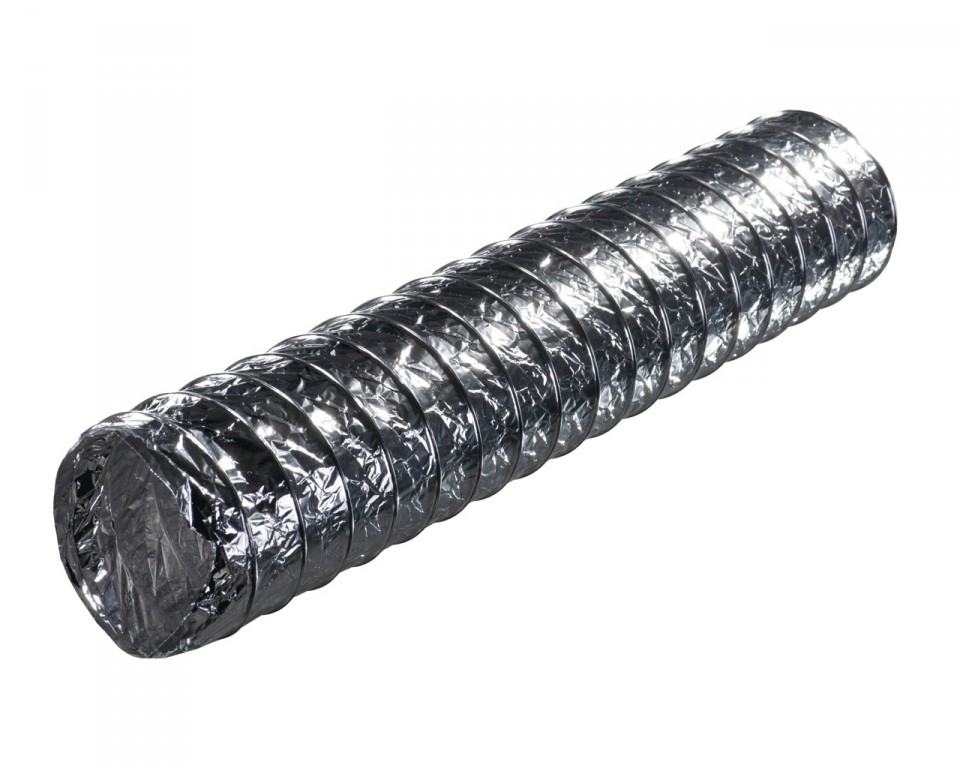

Неизолированные воздуховоды серии Поливент Н

Описание

• Гибкий воздуховод из металлизированной полиэстровой пленки.
• Спиральный каркас из высокоуглеродистой стальной проволоки.

Особенности

• Экологически чистый гибкий неизолированный воздуховод. Не выделяет никаких вредных веществ в процессе эксплуатации.
• Повышенная пластичность и температурная стойкость (кратковременно до +120°С).

Рекомендации к применению

• Применяется в системах бытовой и промышленной вентиляции, отопления и кондиционирования без особых требованиями к горючести и температуре, в теплосберегающих узлах и периферийных секциях больших центральных систем с давлением не выше 3000 Па.
• Рекомендован для вентиляции образовательных (в т.д. детские сады) и учебных заведений, лечебных учреждений, предприятий санаторно-курортного комплекса.

Диаграмма потерь давления на 1 м растянутого воздуховода

Пример расчета:

1. Выбрать диагональ, соответствующую диаметру воздуховода в мм (в данном случае 200 мм)
2. Найти точку пересечения этой линии с вертикальной линией требуемого объема воздуха в м³/ч (в данном случае 500 м³/ч).
3. Через точку пересечения этих двух линий проходит горизонтальная линия, показывающая величину потери давления в паскалях (Па) на один метр воздуховода (полагая, что воздуховод не имеет изгибов).
4. Умножением найденной величины потери давления (в данном случае 2,4 Па/м при температуре воздуха 20 ⁰С) на полную длину данного участка воздуховода, получаем общую величину потери давления. Для расчета потери давления при наличии изгибов, каждый изгиб приравнивается к одному метру воздуховода.
