Неизолированные воздуховоды серии Поливент 661

Описание

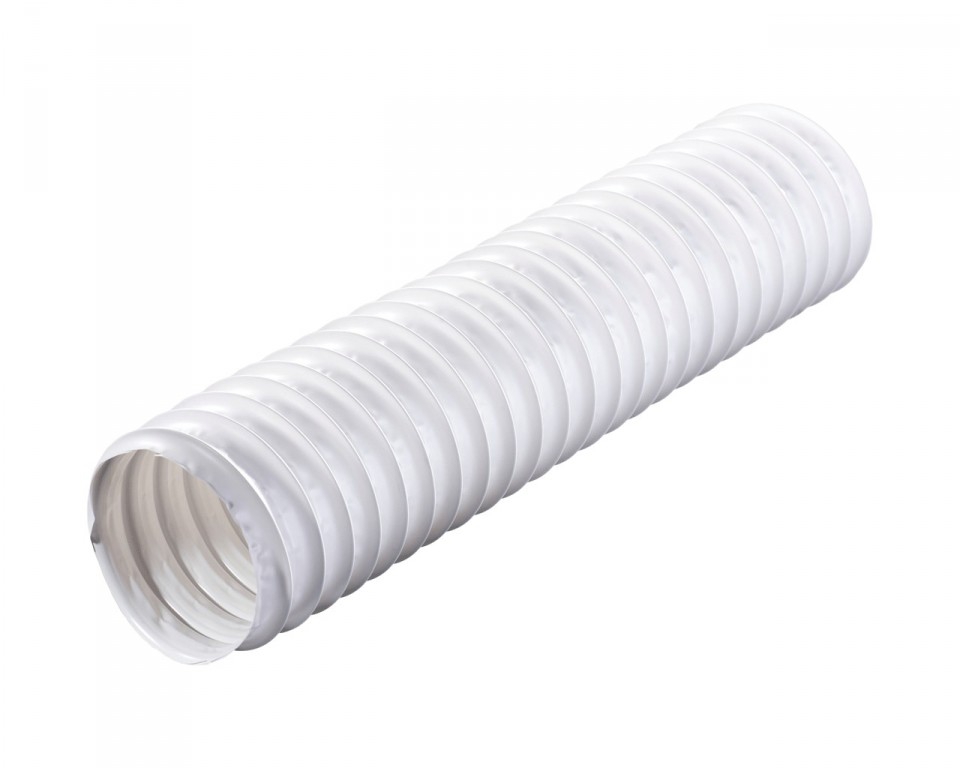

• Гибкий воздуховод из ПВХ на спиральном каркасе из высокоуглеродистой стальной проволоки

Особенности

• Низкие потери давления за счет повышенной жесткости стенки.
• Повышенный срок службы.
• Трудно воспламеняем, не поддерживает горения, эффект самозатухания.

Рекомендации к применению

• Применяется в системах бытовой и коммерческой вентиляции.
• Рекомендован к использованию офисных помещениях, торгово-развлекательных комплексах и т.д.

Диаграмма потерь давления на 1 м растянутого воздуховода

Пример расчета:

1. Выбрать диагональ, соответствующую диаметру воздуховода в мм (в данном случае 200 мм)
2. Найти точку пересечения этой линии с вертикальной линией требуемого объема воздуха в м³/ч (в данном случае 500 м³/ч).
3. Через точку пересечения этих двух линий проходит горизонтальная линия, показывающая величину потери давления в паскалях (Па) на один метр воздуховода (полагая, что воздуховод не имеет изгибов).
4. Умножением найденной величины потери давления (в данном случае 2,4 Па/м при температуре воздуха 20 ⁰С) на полную длину данного участка воздуховода, получаем общую величину потери давления. Для расчета потери давления при наличии изгибов, каждый изгиб приравнивается к одному метру воздуховода.
