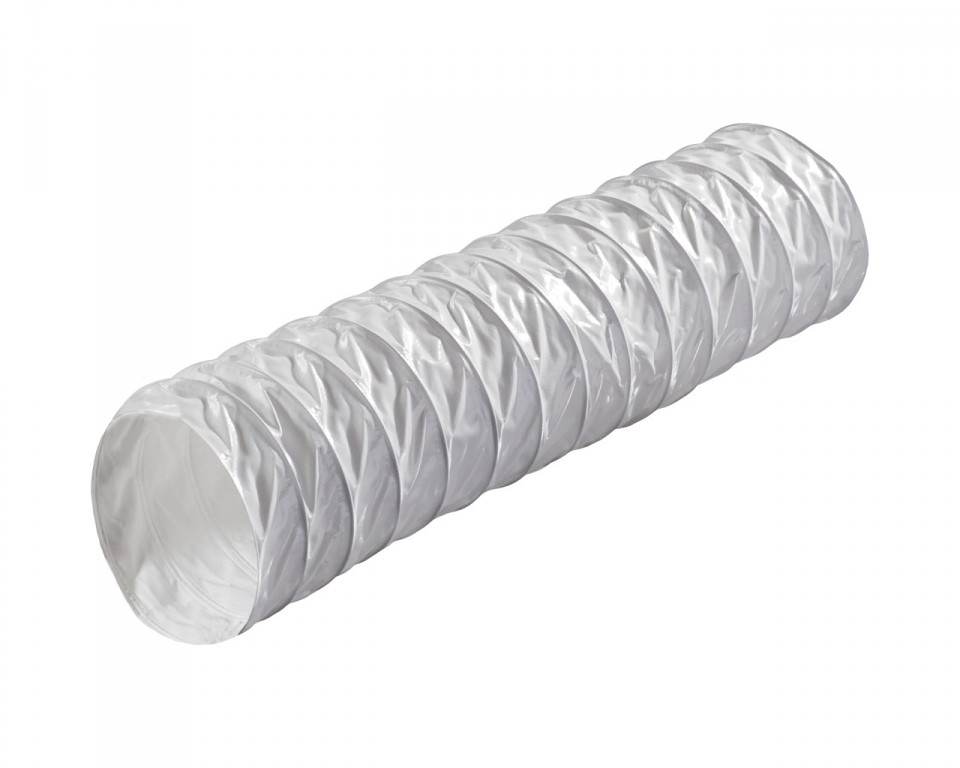

Неизолированные воздуховоды серии Поливент 600

Описание

• Гибкий воздуховод из полиэстровой ткани с пропиткой из ПВХ на спиральном каркасе из высокоуглеродистой стальной проволоки.

Особенности

• Низкие потери давления за счёт высокой жёсткости стенки.
• Высокая механическая прочность и абразивная устойчивость.
• Высокая химическая стабильность, устойчив к воздействию повышенных температур (до +110 °С).

Рекомендации к применению

• Применяется в системах промышленной вентиляции, работающих с высокими нагрузками, в т.ч. в сельскохозяйственной и фармацевтической областях.
• Для транспортировки сыпучих материалов, отвода химических паров, а также дыма, газов сварочного оборудования, порошкообразных твердых материалов, стружки, гранулята, волокон, пыли абразивных материалов, а также для применения в области с особыми требованиями к температуре (до +110 °С).

Диаграмма потерь давления на 1 м растянутого воздуховода

Пример расчета:

1. Выбрать диагональ, соответствующую диаметру воздуховода в мм (в данном случае 200 мм)
2. Найти точку пересечения этой линии с вертикальной линией требуемого объема воздуха в м³/ч (в данном случае 500 м³/ч).
3. Через точку пересечения этих двух линий проходит горизонтальная линия, показывающая величину потери давления в паскалях (Па) на один метр воздуховода (полагая, что воздуховод не имеет изгибов).
4. Умножением найденной величины потери давления (в данном случае 2,4 Па/м при температуре воздуха 20 ⁰С) на полную длину данного участка воздуховода, получаем общую величину потери давления. Для расчета потери давления при наличии изгибов, каждый изгиб приравнивается к одному метру воздуховода.
