Неизолированные воздуховоды серии Поливент 665-Комби

Описание

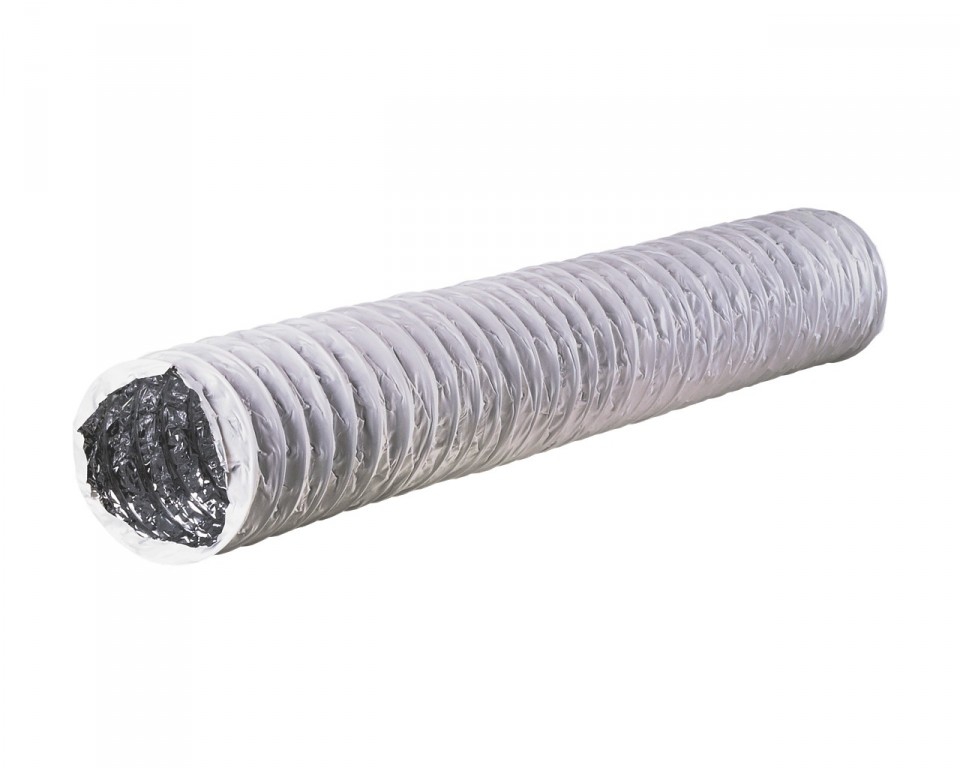

• Гибкий сверхпрочный воздуховод из многослойной алюминиевой фольги, полиэстра и ПВХ на стальном каркасе из высокоуглеродистой стальной проволоки.

Особенности

По сравнению с воздуховодами из ПВХ пленки:

• высокая стойкость к температурным воздействиям;
• негорючий внутренний слой, класс пожарной безопасности М0 (до 250 °С) или М1 (до 150 °С);

По сравнению с воздуховодами из алюминиевой фольги:

• высокая стойкость к разрывам;
• лучшая защита от внешних механических воздействий;
• герметичны и устойчивы к расширению и деформациям.

Рекомендации к применению

• Применяется в системах вентиляции и кондиционирования жилых, административных и общественных помещений.

Диаграмма потерь давления на 1 м растянутого воздуховода

Пример расчета:

1. Выбрать диагональ, соответствующую диаметру воздуховода в мм (в данном случае 200 мм)
2. Найти точку пересечения этой линии с вертикальной линией требуемого объема воздуха в м³/ч (в данном случае 500 м³/ч).
3. Через точку пересечения этих двух линий проходит горизонтальная линия, показывающая величину потери давления в паскалях (Па) на один метр воздуховода (полагая, что воздуховод не имеет изгибов).
4. Умножением найденной величины потери давления (в данном случае 2,4 Па/м при температуре воздуха 20 ⁰С) на полную длину данного участка воздуховода, получаем общую величину потери давления. Для расчета потери давления при наличии изгибов, каждый изгиб приравнивается к одному метру воздуховода.
