Изолированные воздуховоды серии Изовент Н

Гибкие изолированные воздуховоды на проволочном каркасе металлизированной полиэстровой пленки (45 мк).

Товаров этой сериии (1)
  • Изовент Н


Описание

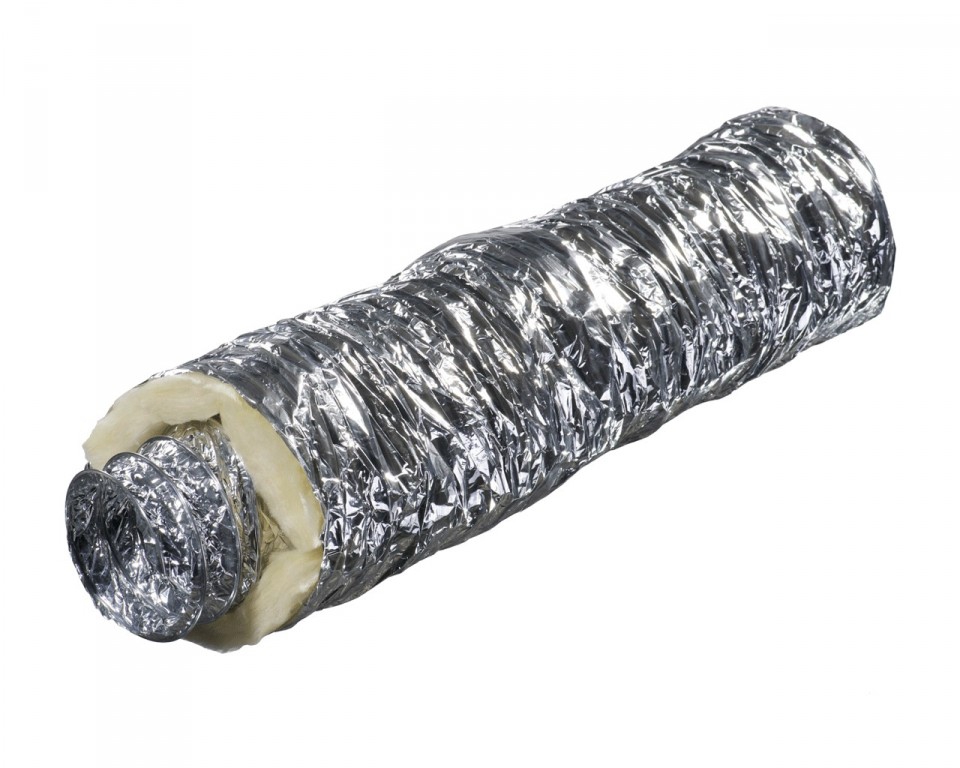

  • Гибкий изолированный воздуховод из металлизированной полиэстровой пленки.
  • Спиральный каркас из высокоуглеродистой стальной проволоки.
Особенности
  • Экологически чистый гибкий воздуховод изолированный слоем минеральной ваты.
  • Не выделяет никаких вредных веществ в процессе эксплуатации.
  • Не содержит хлора и кадмия.
  • Повышенная пластичность и температурная стойкость (кратковременно до +120°С).
Рекомендации к применению
  • Применяется в системах бытовой и промышленной вентиляции, отопления и кондиционирования с особыми требованиями к горючести и температуре, там где необходима теплоизоляция в сочетании с гибкостью воздуховода для предотвращения образования конденсата и потерь тепла и холода, а также в теплосберегающих узлах и периферийных секциях больших центральных систем с давлением не выше 3000 Па.
  • Рекомендован для вентиляции образовательных (в т.д. детские сады) и учебных заведений, лечебных учреждений, предприятий санаторно-курортного комплекса.


Диаграмма потерь давления на 1 м растянутого воздуховода




Пример расчета:



  1. Выбрать диагональ, соответствующую диаметру воздуховода в мм (в данном случае 200 мм)
  2. Найти точку пересечения этой линии с вертикальной линией требуемого объема воздуха в м3/ч (в данном случае 500 м3/ч).
  3. Через точку пересечения этих двух линий проходит горизонтальная линия, показывающая величину потери давления в паскалях (Па) на один метр воздуховода (полагая, что воздуховод не имеет изгибов).
  4. Умножением найденной величины потери давления (в данном случае 2,4 Па/м при температуре воздуха 20 0С) на полную длину данного участка воздуховода, получаем общую величину потери давления. Для расчета потери давления при наличии изгибов, каждый изгиб приравнивается к одному метру воздуховода.
