Описание

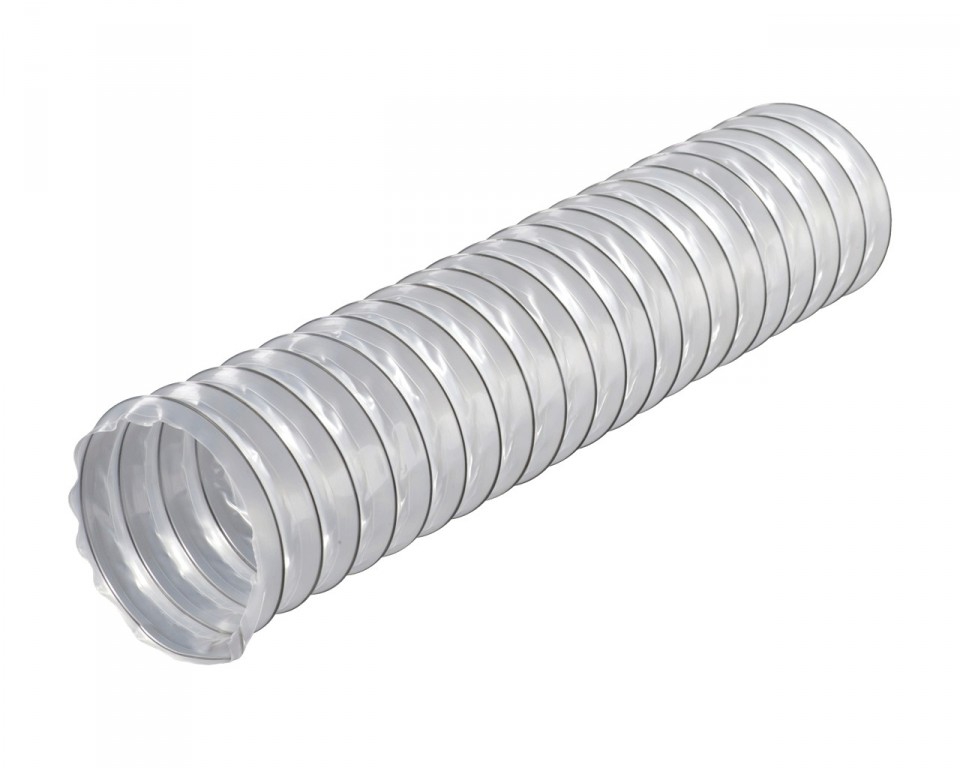

- Гибкий воздуховод из полиуретана на стальном каркасе из высокоуглеродистой стальной проволоки.
Особенности
- Очень высокая износостойкость, прочность, герметичность, чрезвычайно низкие потери давления.
- Трудновоспламеняемый. Высокая стойкость к парам растворителей, бензина и масел обуславливает применение.
- Стойкость к воздействию ультрафиолета и озона. Возможна транспортировка горячих (до +120 С) газов.
Рекомендации к применению
- Применяется в системах промышленной вентиляции, идеален для предприятий деревообрабатывающей промышленности и удаления газовых смесей с высоким содержанием абразивной пыли. А также на СТО, автозаправках, предприятиях нефтеперерабатывающего комплекса. Возможно использование вне помещений.
Диаграмма потерь давления на 1 м растянутого воздуховода
Пример расчета:
- Выбрать диагональ, соответствующую диаметру воздуховода в мм (в данном случае 200 мм)
- Найти точку пересечения этой линии с вертикальной линией требуемого объема воздуха в м3/ч (в данном случае 500 м3/ч).
- Через точку пересечения этих двух линий проходит горизонтальная линия, показывающая величину потери давления в паскалях (Па) на один метр воздуховода (полагая, что воздуховод не имеет изгибов).
- Умножением найденной величины потери давления (в данном случае 2,4 Па/м при температуре воздуха 20 0С) на полную длину данного участка воздуховода, получаем общую величину потери давления. Для расчета потери давления при наличии изгибов, каждый изгиб приравнивается к одному метру воздуховода.
