Применение
Регулятор серии РСА5Е-2-П применяется для управления производительностью однофазных вентиляторов путем ступенчатого регулирования скорости вращения электродвигателей. Регулятор имеет пять скоростей, выбор между которыми осуществляется поворотом ручки на передней части корпуса, в одно из пяти фиксированных положений. Допускается управление несколькими вентиляторами, если суммарный потребляемый ток не превышает предельно допустимой величины тока регулятора.
Конструкция

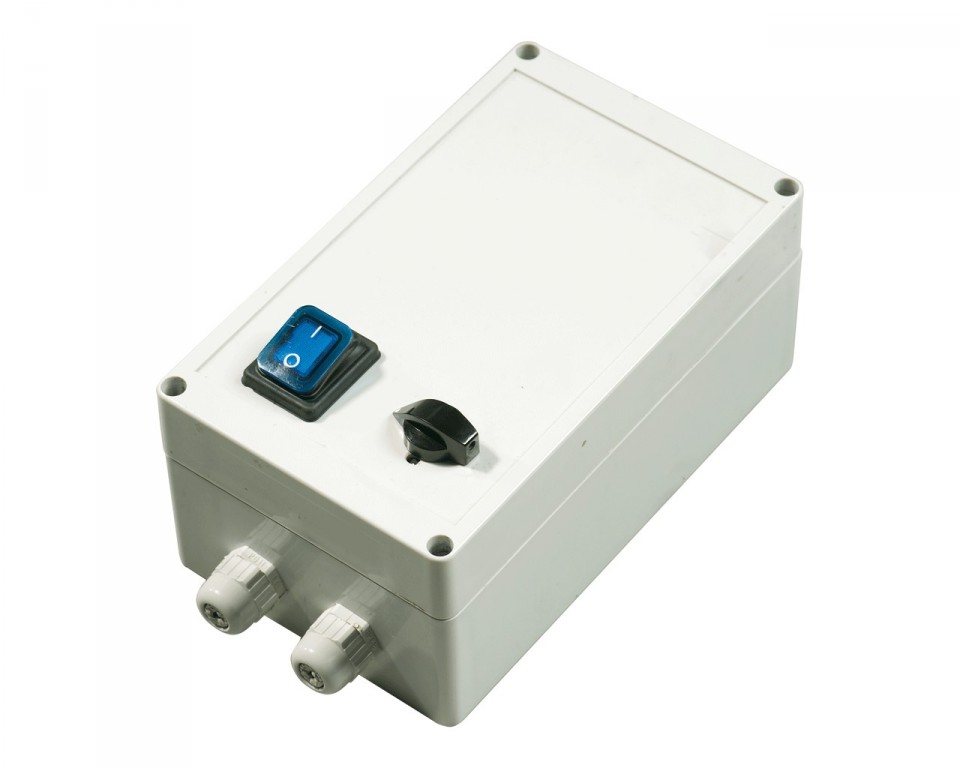

Корпус регулятора изготовлен из негорючего термопластика. Регулятор имеет пять скоростей с выходным напряжениям 110В - 130В - 160В - 190В - 230В. Регулятор оборудован кнопкой ВКЛ./ВЫКЛ с лампой индикации работы, ручкой переключения скоростей и сигнальной лампой, показывающей аварийную работу регулятора. Регулятор имеет встроенное устройство защиты электродвигателя, которое прекращает подачу электричества при срабатывании термореле, вмонтированного в электродвигатель вентилятора. Повторное включение происходит после возвращения температуры двигателя к рабочим значениям.
В качестве дополнительных функций регулятор имеет:
- клеммы для подключения к комнатному термостату или к термостату защиты от обмерзания. При разрыве цепи прекращается подача напряжения на двигатель вентилятора.
- клеммы (230 В, макс. 2А) для подключения и управления внешним оборудованием (например, приводами воздушных заслонок).
- имеется возможность подключения выносного пульта переключения скоростей (см. варианты подключения).
Монтаж
Установка регулятора осуществляется внутри помещений. Монтаж необходимо производить с учётом свободной рециркуляции воздуха для охлаждения внутренних цепей.

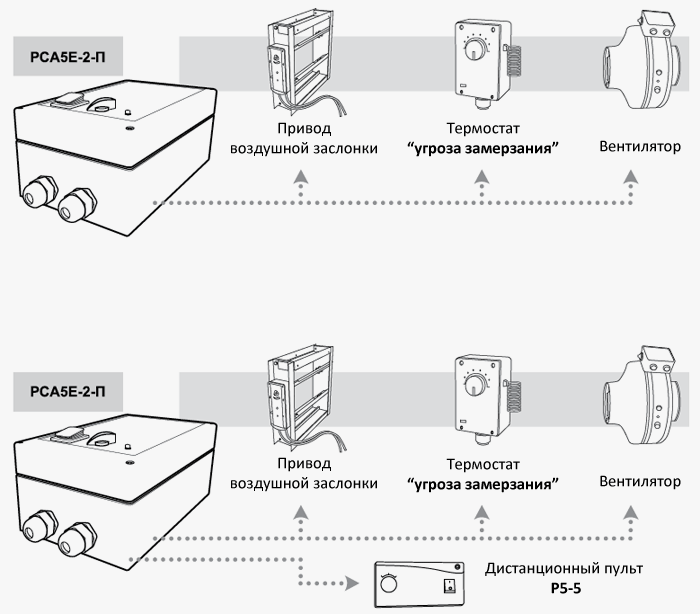

Варианты подключения регулятора.
