Регулятор скорости однофазный РСА5Е-...-М

Применение

Регуляторы серии RSA5E-..-M применяются для управления производительностью однофазных вентиляторов путем ступенчатого регулирования скорости вращения электродвигателей. Допускается управление несколькими вентиляторами, если суммарный потребляемый ток не превышает предельно допустимой величины тока регулятора.

Конструкция и управление

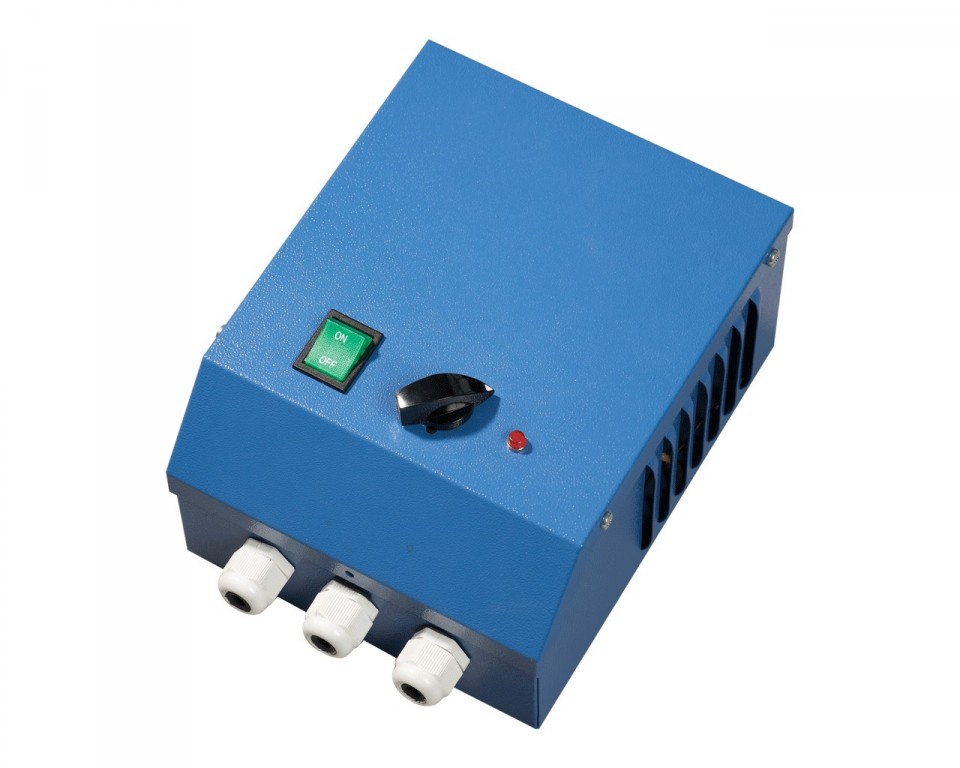

Корпус регулятора изготовлен из стали с полимерным покрытием. Регулятор имеет пять скоростей с выходным напряжениям 110В - 130В - 160В 190В - 230В (для РСА5Е-12-М - 80В - 105В - 130В 160В - 230В). Регулятор оборудован кнопкой ВКЛ./ВЫКЛ с лампой индикации работы, ручкой переключения скоростей и сигнальной лампой, показывающей аварийную работу регулятора.

Защита

Регулятор имеет встроенное устройство защиты электродвигателя, которое прекращает подачу электричества при срабатывании термореле, вмонтированного в электродвигатель вентилятора. Повторное включение происходит после возвращения температуры двигателя к рабочим значениям.

В качестве дополнительных функций регулятор имеет:

• клеммы для подключения к комнатному термостату или к термостату защиты от обмерзания. При разрыве цепи прекращается подача напряжения на двигатель вентилятора.
• клеммы (230 В, макс. 2А/3A/4A) для подключения и управления внешним оборудованием (например, приводами воздушных заслонок).
• имеется возможность подключения выносного пульта переключения скоростей (см. варианты подключения).

Монтаж

Установка регулятора осуществляется внутри помещений. Монтаж необходимо производить с учётом свободной рециркуляции воздуха для охлаждения внутренних цепей.

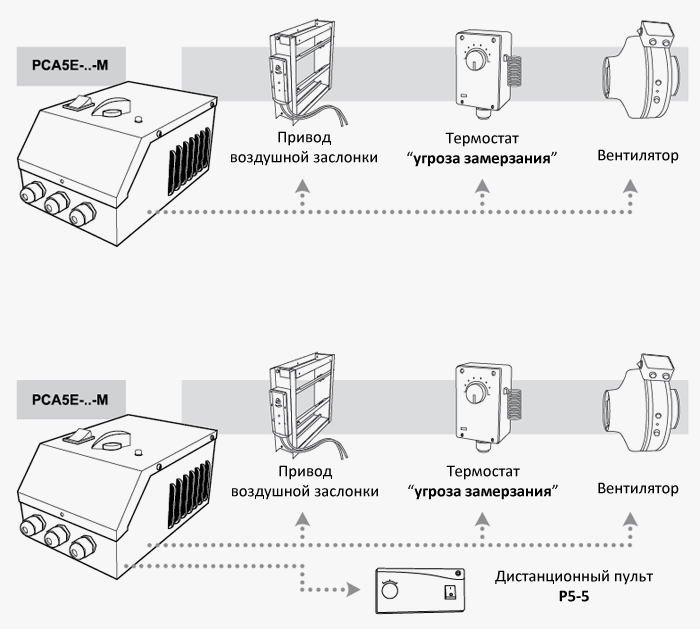

Варианты подключения регулятора.
