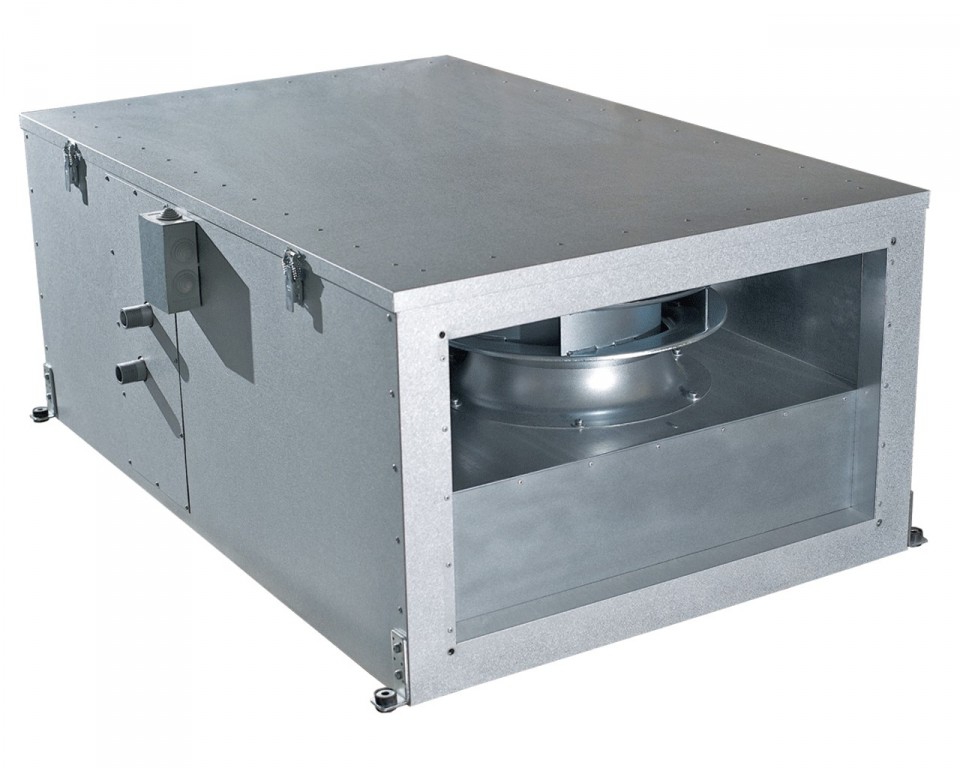

Приточные установки серии ВЕНТС ПА…В

Компактные подвесные звукоизолированные вентиляционные агрегаты производительностью до 4100 м3/ч. Обеспечивают помещения свежим отфильтрованным воздухом. Для эксплуатации установок при низких температурах наружного воздуха установлены водяные нагреватели. Предназначены для соединения с прямоугольными воздуховодами номинального сечения 400х200, 500х300, 600х350, 700х400 мм.

Товаров этой сериии (8)
  • ПА 01 В2

    Максимальная производительность - 1200 м3/ч.

  • ПА 02 В2

    Максимальная производительность - 2350 м3/ч.

  • ПА 01 В4

    Максимальная производительность - 1200 м3/ч.

  • ПА 02 В4

    Максимальная производительность - 2350 м3/ч.

  • ПА 03 В2

    Максимальная производительность - 3260 м3/ч.

  • ПА 03 В4

    Максимальная производительность - 3260 м3/ч.

  • ПА 04 В2

    Максимальная производительность - 4100 м3/ч.

  • ПА 04 В3

    Максимальная производительность - 4100 м3/ч.


Описание

Приточная установка ПА представляет собой полностью готовый вентиляционный агрегат, обеспечивающий фильтрацию, подогрев и подачу свежего воздуха в помещения. Для обеспечения сбалансированной вентиляции к агрегату ПА можно подключить вытяжной агрегат серии ВА (оснащен такими же вентиляторами, как и ПА), который будет работать согласованно с агрегатом.

Корпус

Корпус изготовлен из алюмоцинковых стальных листов, со звукоизоляцией из минеральной ваты толщиной 50 мм.

Фильтр

Для фильтрации приточного воздуха в установке есть встроенный фильтр со степенью очистки G4 (в качестве опции - F7).

Нагреватель

Установки ПА укомплектованы водяными нагревателями. В зависимости от требуемой мощности устанавливаются двух-, трех- или четырехрядные водяные нагреватели.

Вентилятор

Установки оборудованы высоконапорным бескорпусным радиальным вентилятором с непосредственным приводом от электродвигателя с внешним ротором. Лопатки рабочего колеса загнуты назад. Вентилятор обеспечивает оптимальные рабочие характеристики: расход воздуха, уровень шума и КПД. Вентилятор легко извлекается из корпуса для осмотра и чистки.

Монтаж

Приточная установка монтируется на полу, подвешивается к потолку при помощи монтажного уголка с вибровставкой или крепится на стене при помощи кронштейнов. Установку можно разместить как во вспомогательных помещениях, так и в основных (над подвесным потолком, в нише или открытым способом). Все электрические подключения выполняются через клеммную колодку, расположенную в соединительной коробке. Приточные установки ПА оснащены кронштейнами для облегчения монтажа агрегата. Установку можно монтировать в любом положении, кроме вертикального, когда поток воздуха направлен вниз (ТЭНы не должны находиться под вентилятором). Необходимо предусмотреть возможность доступа к установке для сервисного обслуживания и чистки фильтра.

Управление и автоматика

Возможны два варианта исполнения установок:

  1. Без управления, когда потребитель самостоятельно определяет и подбирает необходимую систему автоматики.
  2. Со встроенной системой управления и автоматики, которая позволяет регулировать производительность вентилятора (3 скорости), устанавливать температуру приточного воздуха, контролировать состояние (степень загрязнения) фильтра. Управлять установкой можно на расстоянии при помощи пульта дистанционного управления.

Пульт дистанционного управления обеспечивает

  • включение/выключение вентиляционной установки;
  • возможность задания необходимого расхода воздуха;
  • возможность задания желаемой температуры приточного воздуха;
  • отображение комнатной температуры;
  • отображение неисправностей (аварийной ситуации).
Функции управления и защиты ПА...В

Для систем с охладителем щиты автоматики дополнительно комплектуются комнатным датчиком-задатчиком температуры. В комплектацию щита заложен электрический привод воздушного клапана LF230. Компоненты узла обвязки нагревателя (насос, вентиль, трехходовой привод и т.д.) в комплектацию не входят.

Функциональные возможности
  1. Автоматическое управление приточным воздушным клапаном РРВА.
  2. Контроль и индикация загрязненности фильтра.
  3. Плавное регулирование оборотов вентилятора 3~380В (50Hz).
  4. Поддержание заданной температуры приточного воздуха или температуры в помещении.
  5. Управление жидкостным воздухонагревателем и контроль за его работой.
  6. Управление компресорно-конденсаторным блоком (ККБ) для систем с охладителем.
  7. Сигнал запуска вытяжного вентилятора.
  8. Возможность индивидуальной настройки всех параметров вентиляционной системы.
  9. Остановка системы по сигналу от щита пожарной сигнализации.
Опции к установкам


СФК


Тип Сменный фильтр G4 Сменный фильтр F7 Тип фильтра
ПА 01 В2 СФК ПА 01 В G4 СФК ПА 01 В F7 карманный
ПА 01 В4
ПА 02 В2 СФК ПА 02 В G4 СФК ПА 02 В F7 карманный
ПА 02 В4
ПА 03 В2 СФК ПА 03 В G4 СФК ПА 03 В F7 карманный
ПА 03 В4
ПА 04 В2 СФК ПА 04 В G4 СФК ПА 04 В F7 карманный
ПА 04 В3


Дополнительная комплектация

Агрегат может комплектоваться воздушным клапаном, гибкими вставками (или хомутами) и смесительным узлом для моделей с водяным нагревателем. Так же в комплекте можно получить секцию канального охладителя, которая устанавливается в воздуховоде после агрегата ПА.

Серия   Типоразмер установки   Тип нагревателя   Рядность водяного  нагревателя
ВЕНТС ПА   01; 02; 03; 04   В-водяной   2-двухрядный;
3-трехрядный;
4-четырехрядный
