Приточные установки серии ВЕНТС МПА…Е

Приточная установка серии ВЕНТС МПА…Е - это звуко- и теплоизолированный вентиляционный агрегат производительностью до 3500 м3/ч. Обеспечивает помещения свежим отфильтрованным воздухом. Для эксплуатации установок при низких температурах наружного воздуха установлены электронагреватели. Предназначена для соединения с прямоугольными воздуховодами номинального сечения 400х200, 500х250, 500х300, 600х300, 600х350 мм.

Товаров этой сериии (6)
  • МПА 800 Е1

    Максимальная производительность - 800 м3/ч.

  • МПА 1200 Е3

    Максимальная производительность - 1200 м3/ч.

  • МПА 1800 Е3

    Максимальная производительность - 2000 м3/ч.

  • МПА 2500 Е3

    Максимальная производительность - 2500 м3/ч.

  • МПА 3200 Е3

    Максимальная производительность - 3200 м3/ч.

  • МПА 3500 Е3

    Максимальная производительность - 3500 м3/ч.


Описание

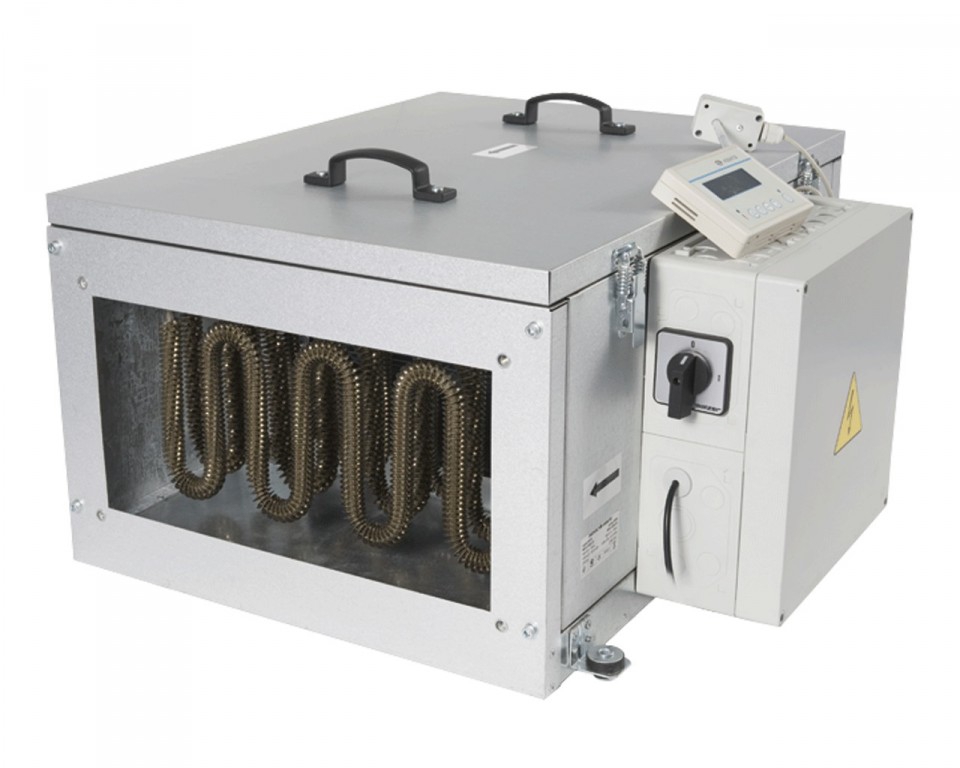

Приточная установка МПА представляет собой полностью готовый вентиляционный агрегат, обеспечивающий фильтрацию, подогрев и подачу свежего воздуха в помещения. Предназначена для соединения с прямоугольными воздуховодами номинальным сечением 400х200, 500х250, 500х300, 600х300, 600х350 мм.

Корпус

Корпус изготовлен из алюмоцинковой стали. Внутри – тепло- и звукоизоляция из минеральной ваты толщиной 25 мм.

Фильтр

Высокая степень очистки приточного воздуха достигается за счёт установки встроенного фильтра класса G4.

Нагреватель

Для подогрева приточного воздуха зимой и в межсезонье используется электронагреватель. ТЭНы электрокалорифера снабжены дополнительным оребрением, что повышает площадь поверхности теплообмена и увеличивает отдачу тепла приточному воздуху.

Вентилятор

Применяется центробежный вентилятор двустороннего всасывания с загнутыми вперед лопатками и встроенным термостатом защиты с автоматическим перезапуском. Электродвигатель вентилятора и рабочее колесо динамически сбалансированы в двух плоскостях. Шариковые подшипники качения электродвигателя не требуют обслуживания, срок их службы составляет не менее 40000 часов.

Управление и автоматика

Возможны два варианта исполнения:

  1. Без управления, когда потребитель самостоятельно определяет и подбирает необходимую систему автоматики.
  2. Со встроенной системой управления и автоматики, которая позволяет регулировать производительность вентилятора (3 скорости), устанавливать температуру приточного воздуха, контролировать состояние (степень загрязнения) фильтра. Кроме того, система автоматики обеспечивает активную защиту от перегрева ТЭНов калорифера. Управлять установкой можно при помощи пульта управления. В стандартный комплект установки входит провод длиной 10 м для пульта.
Функции управления и защиты МПА Е
  • дистанционное включение и выключение установки;
  • установка с помощью пульта управления требуемой температуры приточного воздуха и поддержание заданной температуры (управление калорифером при помощи оптосимистора);
  • регулировка скорости вращения вентилятора с помощью пульта управления;
  • отработка необходимых алгоритмов при включении и выключении установки;
  • работа установки по таймеру;
  • активная защита от перегрева ТЭНов калорифера;
  • исключение работы электрокалорифера без включения вентилятора;
  • защита электрокалорифера от перегрева (два термостата);
  • контроль степени засорения фильтра (датчик перепада давления).
Монтаж

Приточная установка монтируется на полу, подвешивается к потолку при помощи монтажного уголка с вибровставкой или крепится на стене при помощи кронштейнов. Монтаж можно осуществить как во вспомогательных помещениях (балкон, кладовая, подвал, чердак и т.д.), так и в основных, поместив установку над подвесным потолком, в нишу или открытым способом. Установку можно монтировать в любом положении, кроме вертикального, когда поток воздуха направлен вниз (ТЭНы не должны находиться под вентилятором). Необходимо предусмотреть возможность доступа к установке для сервисного обслуживания и чистки фильтра.

Опции к установкам


Тип Сменный фильтр Тип фильтра
МПА 800 Е1 СФ МПА 800/1200 G4 кассетный
МПА 1200 Е3
МПА 1800 Е3 СФ МПА 1800/2500 G4 кассетный
МПА 2500 Е3
МПА 3200 Е3 СФ МПА 3200/3500 G4 кассетный
МПА 3500 Е3


Пример организации воздухообмена в офисе

В современном офисе организовать приточно-вытяжную вентиляцию можно на следующем примере. В коридоре за подвесным потолком монтируется приточная установка МПА, вытяжной вентилятор (соответствующий характеристикам приточной установки), приточные и вытяжные магистральные воздуховоды. В помещения кабинетов прокладываются ответвления и устанавливаются воздухораспределительные устройства. Свежий воздух забирается с улицы через наружную решетку, в приточной установке воздух фильтруется, подогревается до требуемой температуры и по разветвленной системе воздуховодов поступает в кабинеты с постоянным пребыванием людей. Загрязненный воздух выбрасывается на улицу через наружную решетку, при помощи вытяжного вентилятора. Таким образом, в офисе наблюдается постоянное присутствие свежего воздуха, происходит контролируемый воздухообмен, отсутствие сквозня- ков при открытии окон, отсутствие проникновения извне пыли и постороннего шума.


Вариант применения установки ВЕНТС МПА для организации воздухообмена в офисе.

Серия   Номинальный расход воздуха, м3   Фазность установки   Тип нагревателя
ВЕНТС МПА   800, 1200, 1800, 2500, 3200, 3500, 5000   1-однофазная;
3-трехфазная
  Е-электрический
