Регулятор скорости РС-...-ТА

Применение

Применяется в системах вентиляции для включения/ выключения и регулирования скорости вращения однофазных электродвигателей вентиляторов, управляемых напряжением. Допускается управление несколькими вентиляторами, если общий потребляемый ток не превышает предельно допустимой величины тока регулятора.

Конструкция и управление

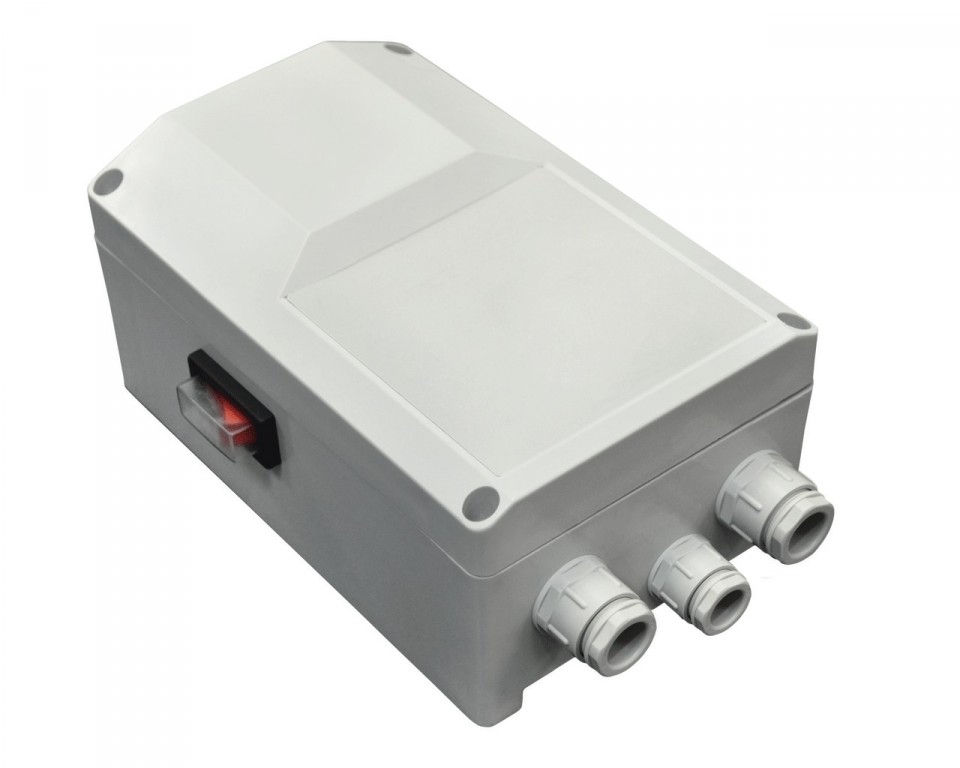

Корпус регулятора изготовлен из негорючего термопластика. Регулятор оборудован кнопкой включения/выключения. Изменение выходной мощности от 25 до 100% производится пропорционально управляющему сигналу 0..10В или 4-20мА в выбранном диапазоне при настройке регулятора. Тип сигнала управления 0..10В или 4-20мА выбирается переключателем SW2 в корпусе регулятора. Для управления возможно использование выносного пульта управления, например, регулятора Р-1/010.

Значение минимальной скорости вращения задается переменным резистором на плате управления внутри регулятора.

В регуляторе имеется дополнительная клемма (230 В) для подключения и управления внешним оборудованием (например, приводами воздушных заслонок).

Защита

Входная цепь регулятора скорости защищена от перегрузки плавким предохранителем.

Монтаж

Установка регулятора осуществляется внутри помещений. Монтаж необходимо производить с учётом свободной рециркуляции воздуха для охлаждения внутренних цепей. Рабочая позиция регулятора – вертикальная.

Не устанавливайте регулятор над отопительными приборами и в зонах с плохой конвекцией воздуха.

Рабочая позиция прибора.
