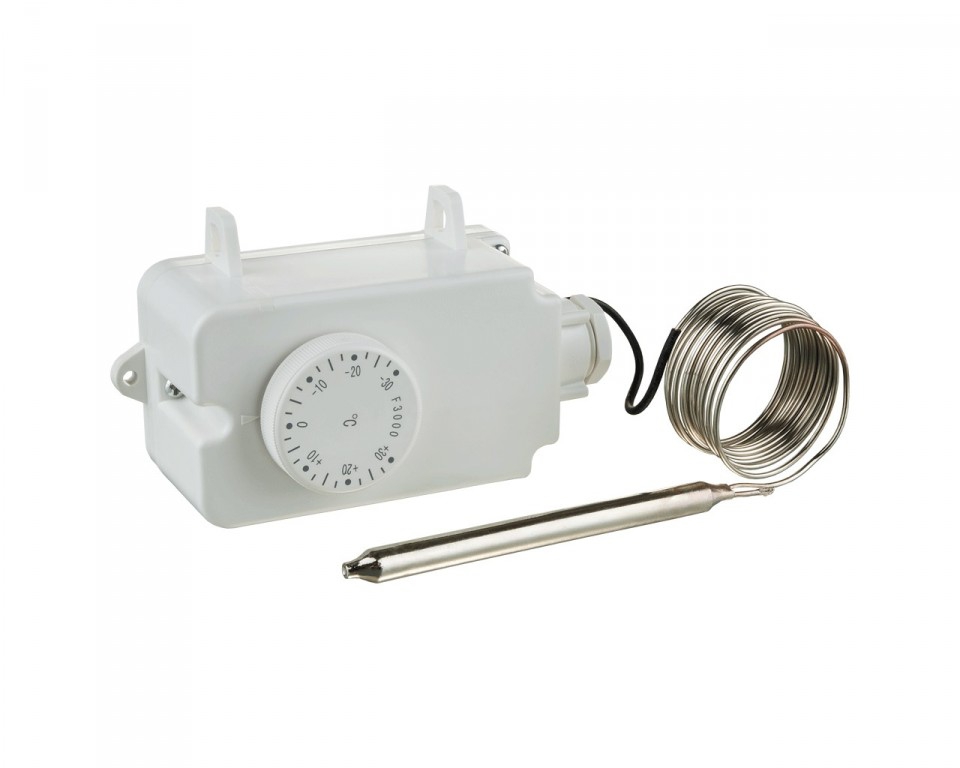

Термостат F-3000

Применение

Термостаты с переключающимися контактами предназначены для регулирования температуры воздуха, жидких и газовых сред, для электрических водонагревателей, посудомоечных и стиральных машин, сушильных машин, электрических печей и т.п. Используется для защиты жидкостных теплообменников и рекуператоров от обмерзания по температуре выходящего воздуха.

Конструкция и управление

Принцип работы основан на свойстве объемного температурного расширения. В мед ной гильзе находится термочувствительный баллон. Жидкость, находящаяся в баллоне термостата, нагревается, расширяется и через капиллярную трубку избыточный объем переходит в сильфон. Сильфон удлиняется и передает усилие на контактную группу. Таким образом осуществляется автоматическое поддержание заданной температуры в системе. Корпус термостата изготовлен из пластика. Температурный зонд выполнен из меди. Температура, при которой термостат срабатывает, задается поворотом диска в корпусе.

Монтаж

Термостат приспособлен для установки на стене или в воздуховоде в любом положении. Корпус крепится к плоскости с помощью крепежных винтов со стороны передней панели. Термобаллон помещается в среду с контроллируемой температурой. Термостат соединяется с термобаллоном капилляром длиной 1,5 м.
