Переключатели П...-1-300

Применение

Применяется для включения/выключения и переключения скоростей вентиляторов, основанных на многоскоростных двигателях.

Конструкция и управление

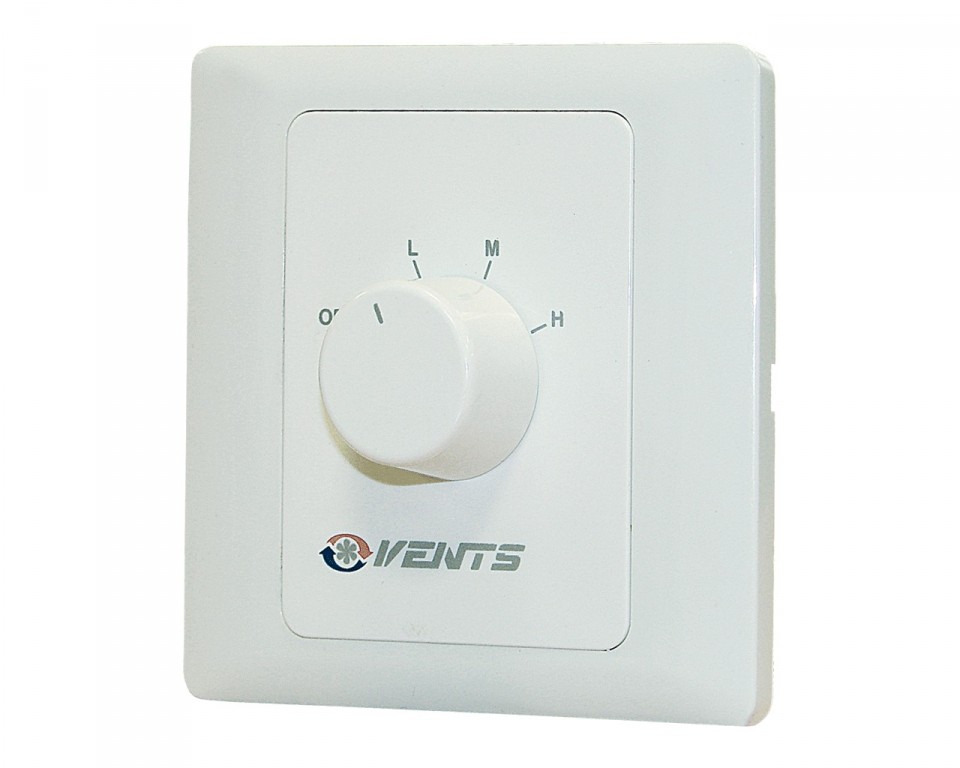

Корпус переключателя изготовлен из пластика.

Возможно непосредственное переключение скоростей вентиляторов (схема подключения 1 и 3), а также включение и управление вентилятором совместно с освещением в помещении (схема подключения 2 и 4).

Монтаж

Переключатель скоростей устанавливается внутри помещений на стене в скрытой монтажной коробке. Может устанавливаться в стандартные электромонтажные круглые коробки.

Видеопособие

Варианты подключения переключателя

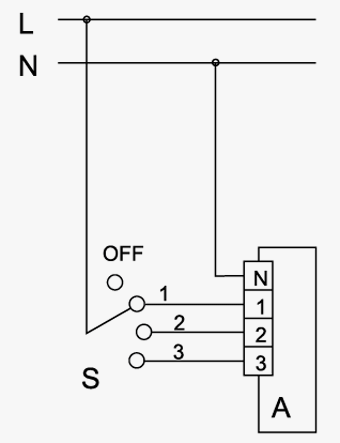

	Схема 1. Вентилятор при помощи внешнего переключателя S (например, П3-1-300) может быть вручную включен на одну из требуемых 3-х скоростей или выключен.
	Схема 2. Вентилятор при помощи внешнего переключателя S (например, П3-1-300) может быть вручную включен на одну из 3-х скоростей, при этом освещение в помещении включается параллельно, или выключен, при этом освещение в помещении выключается. Вентилятор не может быть включен без освещения и наоборот.

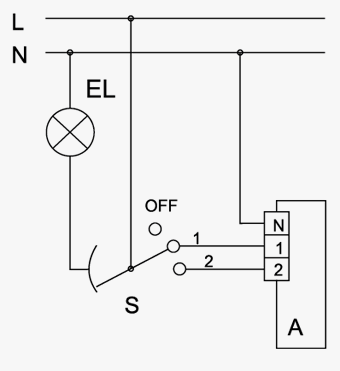

	Схема 3. Вентилятор при помощи внешнего переключателя S (например, П2-1-300) может быть вручную включен на одну из 2-х скоростей или выключен.
	Схема 4. Вентилятор при помощи внешнего переключателя S (например, П2-1-300) может быть вручную включен на одну из 2-х скоростей, при этом освещение в помещении включается параллельно, или выключен, при этом освещение в помещении выключается параллельно. Вентилятор не может быть включен без освещения и наоборот.
