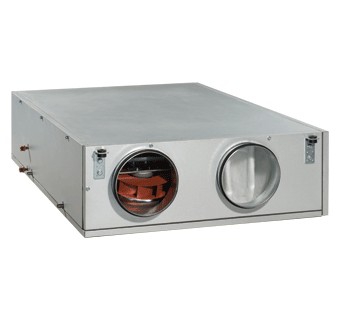

ВЕНТС ВУТ ПВ ЕС

• Приточно-вытяжные установки ВУТ ПВ EC с водяным нагревателем представляют собой полностью готовые вентиляционные агрегаты, обеспечивающие фильтрацию, подачу свежего воздуха в помещения и удаление загрязненного.
• При этом тепло вытяжного воздуха передается приточному воздуху через пластинчатый рекуператор.
• Применяются в системах вентиляции и кондиционирования помещений различного назначения, требующих экономичного решения и управляемой системы вентиляции.

• Применение ЕС-двигателей позволяет уменьшить потребление электроэнергии в 1,5-3 раза и при этом обеспечить высокую производительность и низкий уровень шума.
• Все модели предназначены для соединения с круглыми воздуховодами номинальным диаметром 160 (150), 200, 250, 315 и 400 мм.

• ВУТ ПВ ЕС – модели с жидкостным (водяным, гликолевым) нагревателем.

• Корпус выполнен из алюмоцинка с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 20 мм для установок ВУТ 600, 1000 ПВ ЕС и 25 мм для установок ВУТ 2000, 3000 ПВ ЕС.

• Для фильтрации приточного и вытяжного воздуха в установке имеется два встроенных фильтра со степенью очистки G4.

• Для некоторых моделей опционально может быть установлен приточный фильтр со степенью очистки F7.

• Используются высокоэффективные электронно-коммутируемые (ЕС) двигатели постоянного тока с внешним ротором, оборудованные рабочим колесом с загнутыми назад лопатками.
• Такие двигатели являются на сегодняшний день наиболее передовым решением в области энергосбережения.

• ЕС-двигатели характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения.
• Несомненным преимуществом электронно-коммутируемого двигателя является высокий КПД (до 90%).

• Установка предназначена для внутреннего монтажа в положении, обеспечивающем сбор и отвод конденсата в дренаж.

• Доступ для сервисного обслуживания и чистки фильтра: для типоразмеров 600 и 1000 - со стороны правой или левой боковой панели; для типоразмеров 2000 и 3000 - доступ снизу.

• Для снижения шума от вентиляторов, перед агрегатом со стороны помещения рекомендуется устанавливать канальный шумоглушитель (см. СР).
• Для снижения вибрации в канале, до и после агрегата рекомендуется установить гибкие виброгасящие вставки (см. ВВГ).
• Установки рекомендуется комплектовать автоматическими воздушными заслонками для предотвращения неконтролируемых перетоков воздуха при выключенных вентиляторах, а так же для защиты водяного нагревателя от обмерзания.

• В установках применяются противоточный канальный рекуператор из алюминия (для установок ВУТ 600, 1000 ПВ ЕС) и пластинчатый рекуператор перекрестного тока из алюминия (для установок ВУТ 2000, 3000 ПВ ЕС).

• Под блоком рекуператора расположен поддон для сбора и отвода конденсата.

• Водяной (ВУТ ПВ) нагреватель, установленный после рекуператора, догревает приточный воздух до комфортной температуры в случае, если с помощью рекуперации тепла эта температура не достигнута.
• Водяные нагреватели предназначены для эксплуатации при максимальном рабочем давлении 1,0 МПа (10 бар) и максимальной рабочей температуре теплоносителя 95 °С

• Установка укомплектована встроенной системой автоматики и многофункциональной проводной панелью управления с графическим индикатором.
• В стандартный комплект установки входит провод длиной 10 м для соединения с пультом.
• Для предотвращения процесса обмерзания рекуператора применяются активная защита от обмерзания с применением байпаса и нагревателя.
• Суть ее состоит в том, что по датчику температуры происходит открытие заслонки байпаса и приточный воздух проходит мимо рекуператора по обводному каналу.
• На период размораживания рекуператора приточный воздух нагревается до необходимой температуры в нагревателе.
• Установка укомплектована встроенной системой автоматики и многофункциональной проводной панелью управления с графическим индикатором.
• В это время теплый вытяжной воздух прогревает рекуператор.
• По мере оттаивания рекуператора заслонка перекрывает обводной канал, и установка работает в обычном режиме.

Установка ВУТ ПВ ЕС комплектуется пультом с цветным,

сенсорным, ЖК дисплеем ПУ СЕНС 01.

• управление при помощи панели: включение/ выключение, индикация комнатной температуры, выбор скорости вентилятора (3 скорости), работа по недельному графику;
• возможность при наладке системы отрегулировать отдельно приточный и вытяжной вентиляторы в диапазоне от 0 до 100% для каждой из 3-х скоростей;
• поддержание температуры приточного воздуха, заданной с панели управления: управление циркуляционным насосом и регулирующим клапаном смесительного узла нагревателя;
• защита нагревателя от замерзания (по датчику температуры воздуха после нагревателя и по датчику температуры обратного теплоносителя);

• безопасный пуск/остановка вентиляторов, прогрев нагревателя перед пуском; поддержание установленной температуры обратного теплоносителя при неработающем вентиляторе;
• управление внешними воздушными заслонками с сервоприводом;
• поддержание заданной температуры воздуха в помещении либо в приточном канале;
• управление по канальному датчику влажности HV1 (приобретается отдельно) либо по встроенному в панель управления;
• контроль засорения фильтров по счетчику моточасов;
• остановка системы по команде от щита пожарной сигнализации;
• подключение ККБ.
