Приточно-вытяжные установки с рекуперацией тепла серии ВЕНТС ВУТ Г

Звуко- и теплоизолированные вентиляционные агрегаты производительностью до 2200 м³/ч и эффективностью рекуперации до 88%. Обеспечивают поступление в помещения свежего отфильтрованного воздуха и вытяжку загрязнённого. Предназначены для соединения с круглыми воздуховодами номинальным диаметром 125, 150, 160, 200, 250, 315 мм.

Товаров этой сериии (3)

ВУТ 600 Г

Максимальная производительность - 600 м³/ч.
ВУТ 1000 Г

Максимальная производительность - 1200 м³/ч.
ВУТ 2000 Г

Максимальная производительность - 2200 м³/ч.

Описание

Приточно-вытяжная установка ВУТ Г представляет собой полностью готовый вентиляционный агрегат, обеспечивающий фильтрацию, подачу свежего воздуха в помещения и удаление загрязненного. При этом тепло вытяжного воздуха передается приточному воздуху через пластинчатый рекуператор. Все модели предназначены для соединения с круглыми воздуховодами номинальным диаметром 125, 150, 160, 200, 250, 315 мм.

Корпус

Корпус изготовлен из алюминиевого профиля и сэндвич-панелей с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 20 мм.

Фильтр

Для фильтрации приточного и вытяжного воздуха в установке имеется два встроенных фильтра со степенью очистки G4 (на вытяжке) и F7 (на притоке).

Вентиляторы

Установка оснащена приточным и вытяжным центробежными вентиляторами двустороннего всасывания с загнутыми вперед лопатками и встроенным термостатом защиты с автоматическим перезапуском. Электродвигатели и рабочие колеса динамически сбалансированы в двух плоскостях. Шариковые подшипники качения электродвигателей не требуют обслуживания, срок их службы составляет не менее 40000 часов.

Рекуператор

Рекуператор перекрестного тока выполнен из алюминиевых пластин. Для эксплуатации установки без рекуперации предусмотрен «летний» вкладыш. Под блоком рекуператора расположен поддон для сбора и отвода конденсата. Приточно-вытяжная установка комплектуется встроенной системой защиты рекуператора от обмерзания в холодный период года. Суть ее состоит в том, что по датчику температуры происходит выключение приточного вентилятора и теплый вытяжной воздух прогревает рекуператор. Затем включается приточный вентилятор, и вся установка работает в обычном режиме.

Управление

Управление скоростью вращения вентиляторов осуществляется при помощи четырехпозиционного переключателя, позволяющего выбрать минимальную, среднюю либо максимальную скорость или выключить установку.

Опции к установкам


СФ	ВЛ

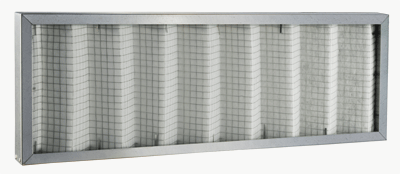

Тип	Сменный фильтр G4	Сменный фильтр F7	Летняя вставка
ВУТ 350 Г	СФ ВУТ 350-600 Г G4	СФ ВУТ 350-600 Г F7	ВЛ ВУТ 350 Г ВЛ ВУТ 500-600 Г ВЛ ВУТ 500-600 Г ВЛ ВУТ 500-600 Г
ВУТ 500 Г
ВУТ 530 Г
ВУТ 600 Г
ВУТ 1000 Г	СФ ВУТ 1000 Г G4	СФ ВУТ 1000 Г F7	ВЛ ВУТ 1000 Г
ВУТ 2000 Г	СФ ВУТ 2000 Г G4	СФ ВУТ 2000 Г F7	ВЛ ВУТ 2000 Г

Монтаж

Приточно-вытяжная установка монтируется на полу, подвешивается к потолку при помощи монтажного уголка с вибровставкой или крепится на стене при помощи кронштейнов. Установку можно разместить как во вспомогательных помещениях, так и в основных (за подвесным потолком, в нише или открытым способом). Монтировать можно только в таком положении, чтобы обеспечить сбор и отвод конденсата. Доступ для сервисного обслуживания и чистки фильтра – со стороны боковых панелей.

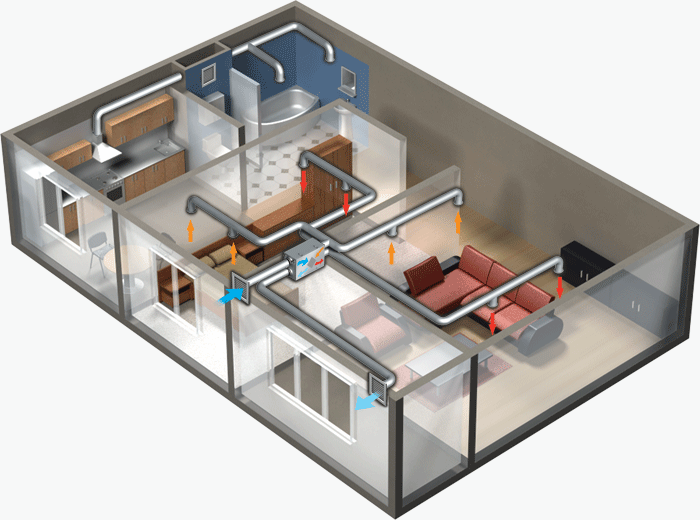

Вариант применения ВЕНТС ВУТ Г для организации воздухообмена в квартире.

Серия		Номинальная производительность, м³/ч		Исполнение патрубков
ВЕНТС ВУТ		350; 500; 530; 600; 1000; 2000		Г-горизонтальное
