Воздушно-отопительный (охладительный) агрегат ВЕНТС АОВ

Воздушный агрегат с водяным теплообменником тепловой мощностью до 45 кВт и расходом воздуха 3850 м3/ч. Применяется для организации экономичного и эффективного воздушного отопления (охлаждения) в различных помещениях.

Товаров этой сериии (6)
  • АОВ 30 А  новый товар

  • АОВ 45 А  новый товар

  • АОВ 25 А  новый товар

  • АОВ 25

  • АОВ 30

  • АОВ 45


Применение

Предназначены для нагрева (охлаждения) воздуха в помещении с помощью водяного теплоносителя и равномерного его распределения с помощью вентилятора и направляющих жалюзи. Позволяют быстро прогревать (охлаждать) большие помещения за счет применения в конструкции высокоэффективного калорифера и мощного вентилятора или организовать локальный нагрев (охлаждение) рабочей зоны, например в больших ангарах или производственных цехах. Предназначены для обогрева (охлаждения) помещений большого объема: производственные цеха, авторемонтные мастерские, автомойки, гаражи, автосалоны, склады, торговые центры, супер и гипермаркеты, магазины, спортивные залы, конференц-залы, выставочные залы, животноводческие и птицефермы, теплицы и другие аналогичные помещения. Установка агрегатов снижает затраты времени на установку и инвестиционные затраты на систему отопления (охлаждения) в целом.

Конструкция

Агрегат АОВ состоит из осевого вентилятора и медно- алюминиевого оребрённого водяного теплообменника, размещенных в стальном корпусе с полимерным покрытием. Теплообменник имеет выведенные через боковую стенку корпуса патрубки с наружной трубной резьбой для подвода и подключения теплоносителя. Предназначены для эксплуатации при максимальном рабочем давлении 1,6 МПа (16 бар) и максимальной рабочей температуре теплоносителя 100 оС.

Двигатель вентилятора

Применяются асинхронные двигатели с внешним ротором, которые имеют встроенную тепловую защиту с автоматическим перезапуском.

Управление и регулирование

Возможно плавное или ступенчатое регулирование скорости вращения вентилятора, которое осуществляется при помощи тиристорного или трансформаторного регулятора. Понижение скорости вращения вентиляторов позволяет уменьшить расход воздуха и объем теплопередачи на отопление или охлаждение.

Для управления режимами работы отопительного (охладительного) агрегата применяется блок автоматики УВТ-1Е (приобретается отдельно). Блок автоматики имеет 3 режима управления работой агрегата АОВ (изменение скорости вращения вентилятора).

Блок оборудован выключателем с индикатором работы, гермовводами для подключения проводов и плавким предохранителем для защиты от повреждения при коротком замыкании. Блок автоматики эксплуатируется совместно с цифровыми термостатами серии ТСТ-3 с сенсорным дисплеем (ТСТД-3 комплектуется пультом ДУ) или РТС-1-400 с ЖК-дисплеем (РТСД-1-400 комплектуется пультом ДУ), которые поставляются отдельно. Термостат устанавливается в помещении, где размещен воздушно-отопительный (охладительный) агрегат, он измеряет температуру и определяет режим работы. Для корректной работы отопительного агрегата, термостат необходимо размещать в месте, где не оказывают местное влияние окна, двери и радиаторы отопления. Для управления несколькими воздушно-отопительными (охладительными) агрегатами, работающими в одном помещении, возможно использование одного термостата.

Распределение теплого воздуха в помещении

Монтаж

При помощи кронштейнов (приобретаются отдельно) агрегат можно устанавливать на стенах (колоннах) в вертикальном положении или на потолке (балках) в горизонтальном положении.

ВНИМАНИЕ!

При установке агрегата АОВ должен быть обеспечен свободный приток воздуха к всасывающему коллектору вентилятора. Для этого обязательно должно быть выдержано минимальное расстояние от стены или потолка до АОВ не менее 300 мм.

Преимущества воздушного отопления (охлаждения):
  • быстрое достижение заданной температуры в помещении;
  • малая инерционность системы позволяет применять переменный температурный режим или зональный обогрев;
  • высокая теплопроизводительность;
  • капитальные затраты на систему воздушного отопления значительно ниже, чем на аналогичную систему водяного отопления (охлаждения).

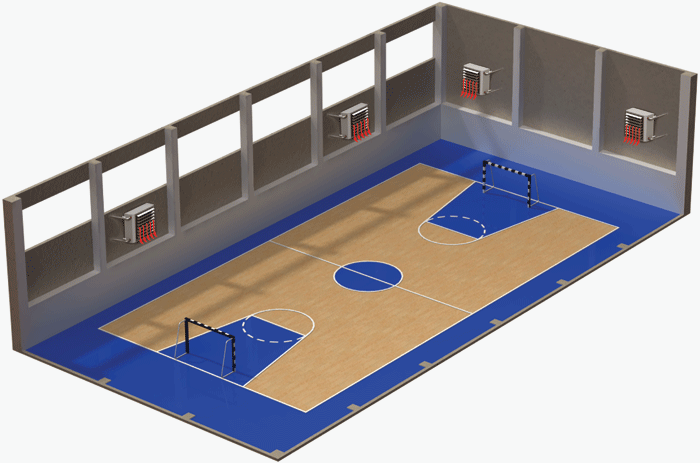

Вариант применения отопительного агрегата ВЕНТС АОВ в спортивном зале.




Вариант применения отопительного агрегата ВЕНТС АОВ в теплице.




Вариант применения охладительного агрегата ВЕНТС АОВ в автомастерской.

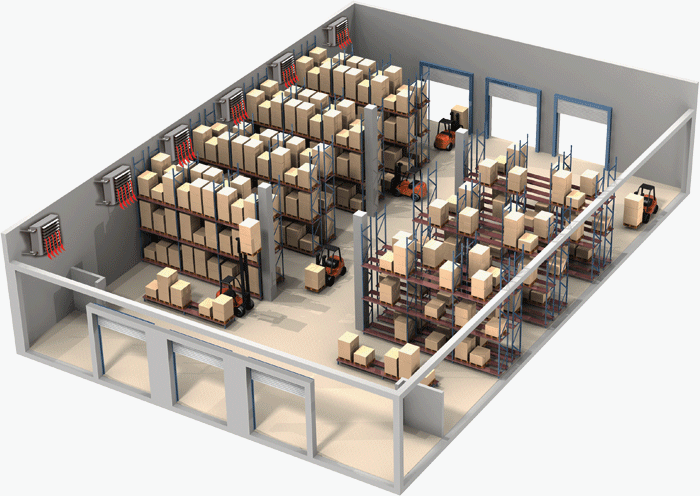

Вариант применения отопительного агрегата ВЕНТС АОВ на складе.

Условное обозначение   Описание
МКП-АОВ   Уголки позволяют выполнить горизонтальную установку агрегата с креплением к потолку при помощи монтажных шпилек или цепей. Данный вариант монтажа подходит в том случае, если агрегат работает на нагрев.

МК-АОВ 25
МК-АОВ 30
МК-АОВ 45

  При помощи консолей агрегат можно установить как вертикально с креплением к стене или колонне, так и горизонтально с креплением к потолку. Горизонтальная установка только для нагрева.
МКУ-АОВ 25
МКУ-АОВ 30
МКУ-АОВ 45
  Универсальная консоль дает возможность крепить агрегат к горизонтальным или вертикальным конструкциям под прямым углом или под углом 30° или 45°.
