Cерия ВЕНТС КСД

Канальные центробежные вентиляторы с вперед загнутыми лопатками в звуко- и теплоизолированном корпусе и производительностью до 3930 м3/ч. Применяются для приточных и вытяжных систем вентиляции помещений различного назначения с высокими требованиями к уровню шума. Могут быть оснащены двумя всасывающими патрубками для упрощения организации вытяжки из нескольких зон или нескольких помещений одновременно. Предназначены для монтажа с круглыми воздуховодами.

Товаров этой сериии (12)
  • КСД 250-4E

    Максимальная производительность - 1520 м3/ч.

    КСД 250-6E

    Максимальная производительность - 1210 м3/ч.

    КСД 250 C-4E

    Максимальная производительность - 2470 м3/ч.

    КСД 250 C-6E

    Максимальная производительность - 1680 м3/ч.

  • КСД 315-4E

    Максимальная производительность - 3200 м3/ч.

    КСД 315-6E

    Максимальная производительность - 2460 м3/ч.

    КСД 315 C-4E

    Максимальная производительность - 3520 м3/ч.

    КСД 315 C-6E

    Максимальная производительность - 3470 м3/ч.

  • КСД 315/250x2-4E

    Максимальная производительность - 3420 м3/ч.

    КСД 315/250x2-6E

    Максимальная производительность - 2610 м3/ч.

    КСД 315/250x2 C-4E

    Максимальная производительность - 3930 м3/ч.

    КСД 315/250x2 C-6E

    Максимальная производительность - 3850 м3/ч.


Применение

Конструкция вентиляторов КСД позволяет применять их в приточно-вытяжных системах вентиляции в помещениях с высокими требованиями к уровню шума.

Конструкция

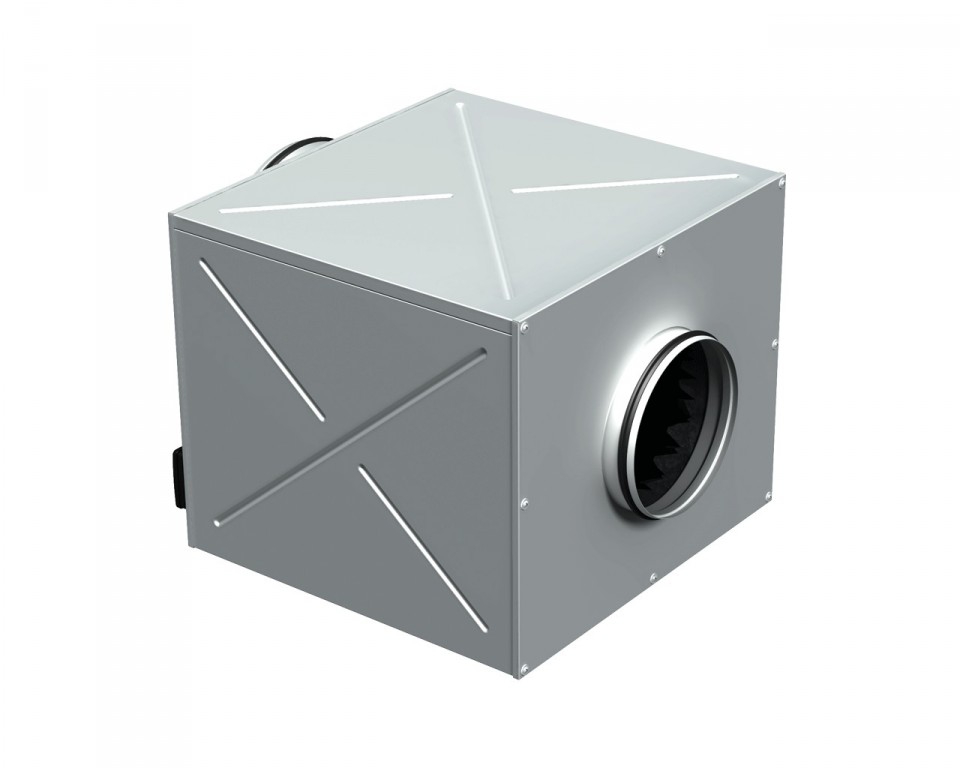

Корпус вентилятора изготовлен из оцинкованного стального листа с использованием тепло- и звуко-изоляционного материала. Присоединительные патрубки круглого сечения оснащены резиновыми уплотнениями. Вентиляторы КСД 315/250*2… оснащены двумя всасывающими патрубками Ø 250 мм для упрощения организации вытяжки из нескольких зон или нескольких помещений одновременно.

Двигатель

При изготовлении вентиляторов используются четырех - или шестиполюсные асинхронные двигатели с внешним ротором, которые имеют рабочее колесо двустороннего всасывания с вперед загнутыми лопатками. Двигатели имеют встроенную тепловую защиту с автоматическим перезапуском. Благодаря применению двигателя с шарикоподшипниками со специально подобранным смазочным маслом, вентилятор не требует технического обслуживания и отличается малошумной работой.

Регулировка скорости

Регулировка может быть как плавной, так и ступенчатой и осуществляться с помощью тиристорного или автотрансформаторного регулятора. Изменения количества оборотов достигается уменьшением подведенного напряжения. Объем перемещаемого воздуха изменяется в соответствии со скоростью вращения двигателя. Вентиляторы могут подключаться сразу по несколько единиц к одному регулирующему устройству, при условии, что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Монтаж

Канальные вентиляторы предназначены для монтажа с круглыми воздуховодами. Вентиляторы монтируются в разрыв воздуховодов. В случае подсоединения через гибкие вставки, необходимо крепление вентилятора к строительной конструкции при помощи опор, подвесок или кронштейнов. Вентилятор может устанавливаться в любом положении, в соответствии с направлением потока воздуха (стрелкой на корпусе вентилятора). Необходимо предусмотреть доступ для обслуживания вентилятора.

Вентилятор КСД с электронным модулем температуры и скорости

Идеальное решение для вентиляционных систем помещений, где необходим контроль температуры воздуха (например, для теплиц).

Вентиляторы КСД…У с электронным модулем TSC (Temperature and speed controller) позволяют автоматически изменять скорость вращения крыльчатки (расход воздуха) в зависимости от температуры воздуха в канале.

На передней панели расположены регуляторы:

- предварительной установки скорости вращения крыльчатки;
- порога срабатывания электронного термостата.

Существует исполнение вентилятора со встроенным в канал вентилятора датчиком температуры или выносным датчиком температуры (длина кабеля 4м, датчик защищен от механических повреждений). На переднюю панель вентилятора вынесен светодиод индикации срабатывания термостата.

Алгоритм работы КСД электронным модулем температуры и скорости

При помощи ручки регулятора термостата устанавливаем желаемую температуру воздуха (порог срабатывания термостата). При помощи ручки регулятора скорости вращения крыльчатки устанавливаем необходимую скорость вращения (расход воздуха). При повышении температуры воздуха с дальнейшим превышением установленного порога срабатывания термостата автоматика переключает двигатель вентилятора на максимальную скорость вращения (максимальный расход). При понижении температуры воздуха ниже установленного порога срабатывания термостата автоматика переключает двигатель вентилятора на установленную ранее скорость вращения.

Для исключения возможности частого переключения двигателя (при установившейся температуре в канале равной пороговой) введена задержка переключения. Существуют два алгоритма задержки, которые могут быть использованы в различных случаях:

  1. Задержка по датчику температуры (КСД…У): при превышении температуры воздуха на 2°С более установленного порога срабатывания термостата происходит переключение на повышенную скорость. Возврат на ранее установленную (пониженную) скорость произойдет при установлении температуры ниже порога срабатывания термостата. Данный алгоритм может быть использован при необходимости поддержания температуры воздуха с точностью менее 2°С. При этом переключения вентилятора будут редкими.
  2. Задержка по таймеру (КСД…У1): при достижении температуры воздуха выше установленного порога срабатывания термостата происходит переключение на повышенную скорость и включается таймер задержки на 5минут. Возврат на ранее установленную (пониженную) скорость произойдет при установлении температуры ниже порога срабатывания термостата и только после отработки таймера задержки. Данный алгоритм может быть использован, если необходимо поддерживать температуру воздуха в строгих рамках. При этом вентилятор будет переключаться чаще, чем в случае задержки по датчику температуры, но с интервалами не более 5 мин.


Пример для задержки по датчику температуры:
Пример для задержки по таймеру:

Начальные условия:

  • скорость вращения установлена =60% от максимальной
  • порог срабатывания установлен =25°С
  • температура воздуха в канале =20°С

Начальные условия:

  • скорость вращения установлена =60% от максимальной
  • порог срабатывания установлен =25°С
  • температура воздуха в канале =20°С
вентилятор работает со скоростью вращения крыльчатки =60% вентилятор работает со скоростью вращения крыльчатки =60%
  • температура в канале повышается
вентилятор работает со скоростью вращения крыльчатки =60%
  • температура в канале повышается, достигла 25°С и продолжает повышаться
  • температура в канале достигла 27°С
вентилятор переключается на скорость вращения крыльчатки =100%
вентилятор переключается на скорость вращения крыльчатки =100%,
при этом включается таймер задержки на 5 минут
  • температура в канале начинает понижаться
вентилятор работает со скоростью вращения крыльчатки =100%
  • температура в канале начинает понижаться
вентилятор работает со скоростью вращения крыльчатки =100%
  • температура в канале достигла 25°С
вентилятор переключается на установленную ранее скорость
вращения (=60%)
  • температура в канале достигла 25°С и продолжает понижаться
вентилятор ожидает завершения отсчета таймера и после этого переключается на установленную ранее скорость вращения (=60%). После переключения на установленную скорость (=60%) снова включится таймер задержки на 5 минут.
  • температура в канале повышается, достигла 25°С и продолжает повышаться
вентилятор ожидает завершения отсчета таймера и после этого переключается на скорость вращения крыльчатки =100% (при этом включается таймер задержки на 5 минут)

Т.е. для алгоритма с «задержкой по таймеру» - таймер задержки будет включаться при каждом переключении скорости вентилятора.

Серия вентилятора   Диаметр выходного фланца, мм   Диаметр входного фланца, мм *   Кол-во входных фланцев   Кол-во полюсов   Фазность   Опции
ВЕНТС КСД   250; 315   250   2   4; 6   Е - однофазный   С - двигатель повышенной мощности;
Р – оборудован шнуром питания со штекером;
У – с электронным модулем «по температуре» и встроенным датчиком температуры в канал вентилятора;
Ун – с электронным модулем «по температуре» и выносным датчиком температуры;
У1 – с электронным модулем «по таймеру» и встроенным датчиком температуры в канал вентилятора;
У1н – с электронным модулем «по таймеру» и выносным датчиком температуры.

* не указывается диаметр входного патрубка, если совпадает с диаметром выходного патрубка
