Серия НК (круглый)

Канальные электрические нагреватели предназна-чены для подогрева приточного воздуха в системах вентиляции круглого сечения.

Товаров этой сериии (39)
  • НК-100-0,6-1

    НК-100-0,8-1

    НК-100-1,2-1

    НК-100-1,6-1

  • НК-100-1,8-1

    НК-125-0,6-1

    НК-125-0,8-1

    НК-125-1,2-1

  • НК-125-1,6-1

    НК-125-2,4-1

    НК-150-1,2-1

    НК-150-2,4-1

  • НК-150-3,4-1

    НК-150-3,6-3

    НК-150-5,1-3

    НК-150-6,0-3

  • НК-160-1,2-1

    НК-160-2,4-1

    НК-160-3,4-1

    НК-160-3,6-3

  • НК-160-5,1-3

    НК-160-6,0-3

    НК-200-1,2-1

    НК-200-2,4-1

  • НК-200-3,4-1

    НК-200-3,6-3

    НК-200-5,1-3

    НК-200-6,0-3

  • НК-250-1,2-1

    НК-250-2,4-1

    НК-250-3,0-1

    НК-250-3,6-3

  • НК-250-6,0-3

    НК-250-9,0-3

    НК-315-1,2-1

    НК-315-2,4-1

  • НК-315-3,6-3

    НК-315-6,0-3

    НК-315-9,0-3


Применение

Канальные электрические нагреватели предназначены для подогрева приточного воздуха в системах вентиляции круглого сечения. Нагреватели применяют для нагрева воздуха в системах отопления, вентиляции и кондиционирования воздуха в различных помещениях.

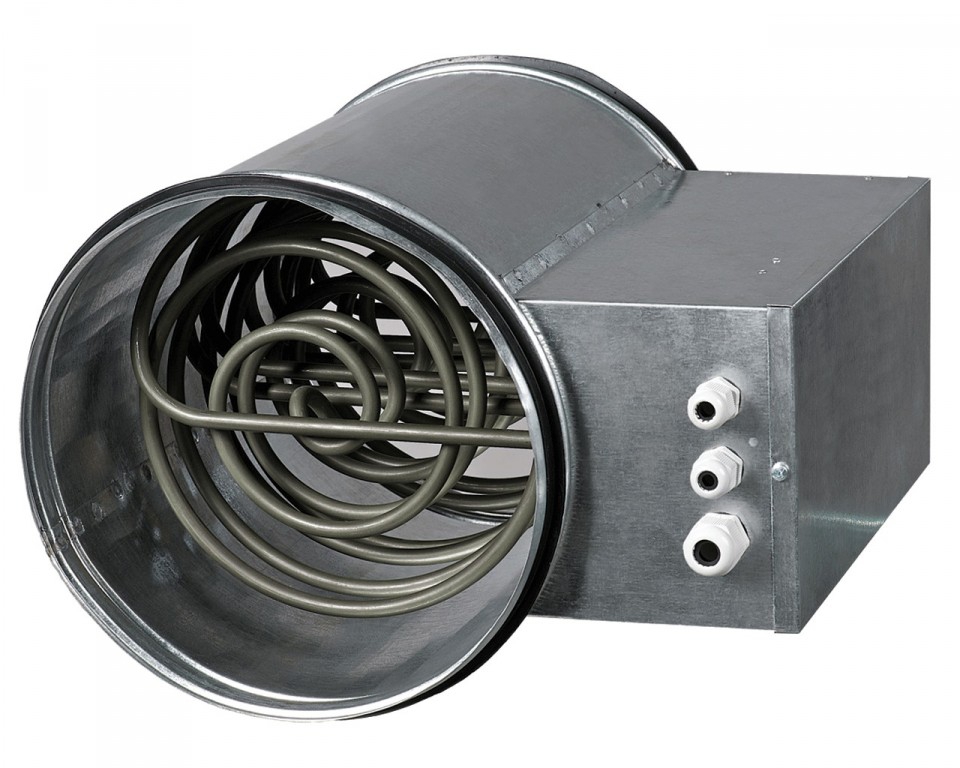

Конструкция

Корпус и коммутационная коробка изготовлены из оцинкованного стального листа, нагревательные элементы - из нержавеющей стали. Для герметичного соединения с воздуховодами нагреватели снабжены резиновыми уплотнителями.

Канальные нагреватели НК оборудованы двумя термостатами защиты от перегрева:

  • основная защита с автоматическим перезапуском (температура срабатывания +50°С). После охлаждения термостат автоматически замыкает управляющую цепь нагревателя.
  • аварийная защита с ручным перезапуском (температура срабатывания +90°С). В случае срабатывания питание на нагреватель можно подать только после ручного сброса аварии.

Для каждого типоразмера существует несколько вариантов мощности. Большей мощности можно достичь посредством установки нагревателей последовательно друг за другом.

Монтаж

Конструкция нагревателя позволяет закрепить его на круглых воздуховодах при помощи хомутов. Направление движения воздуха должно соответствовать стрелке на калорифере. Канальные нагреватели могут устанавливаться в любом положении, кроме положения электрощитом внизу (опасность затекания конденсата и замыкания электропроводки).

Рекомендуется устанавливаться так, чтобы воздушный поток был равномерно распределен по всему сечению.

Перед нагревателем должен быть установлен воздушный фильтр, защищающий от загрязнения нагревательные элементы.

Рекомендуемое расстояние между нагревателем и остальными элементами системы должно быть не менее двух присоединительных диаметров.

Канальные нагреватели рассчитаны на минимальную скорость воздушного потока 1,5 м/с и максимальную рабочую температуру выходящего воздуха 40°С. В случае применения регулятора оборотов вентилятора, необходимо обеспечить минимальный расход воздуха через нагреватель.

Запрещается подавать питающее напряжение на нагреватель при отключённом вентиляторе.

Для правильной и безопасной работы нагревателей рекомендуется применять систему автоматики, обеспечивающую комплексное управление и защиту:

  • автоматическую регулировку мощности и температуры нагрева воздуха;
  • отслеживание состояние фильтра при помощи датчика дифференциального давления;
  • блокирование подачи питания на нагреватель, в случае остановки приточного вентилятора или снижения скорости потока воздуха, а также при срабатывании встроенных термоста-тов защиты от перегрева;
  • отключение системы вентиляции с продувкой ТЭНов нагревателя.





Серия   Диаметр фланца, мм   Мощность нагревателя, кВт   Фазность
НК   100; 125; 150; 160; 200; 250; 315   0,6; 0,8; 1,2; 1,6; 1,8; 2,4; 3,4; 3,6; 5,1; 6,0; 9,0   1 - однофазный; 3 - трехфазный
