Серия ВВГ (прямоугольный)

Гибкие вставки предназначены для исключения передачи вибрации от вентиляторов или вентиляционных установок к воздуховоду, а также для частичной компенсации температурной деформации в трассе воздуховода.
Товаров этой сериии (9)
  • ВВГ 400х200

    ВВГ 500х250

    ВВГ 500х300

    ВВГ 600х300

  • ВВГ 600х350

    ВВГ 700х400

    ВВГ 800х500

    ВВГ 900х500

  • ВВГ 1000х500


Применение

Гибкие вставки предназначены для исключения передачи вибрации от вентиляторов или вентиляционных установок к воздуховоду, а также для частичной компенсации температурной деформации в трассе воздуховода. Применяются в вентиляционных установках, перемещающих воздух в интервале температур от -40°С до +80°С.

Конструкция

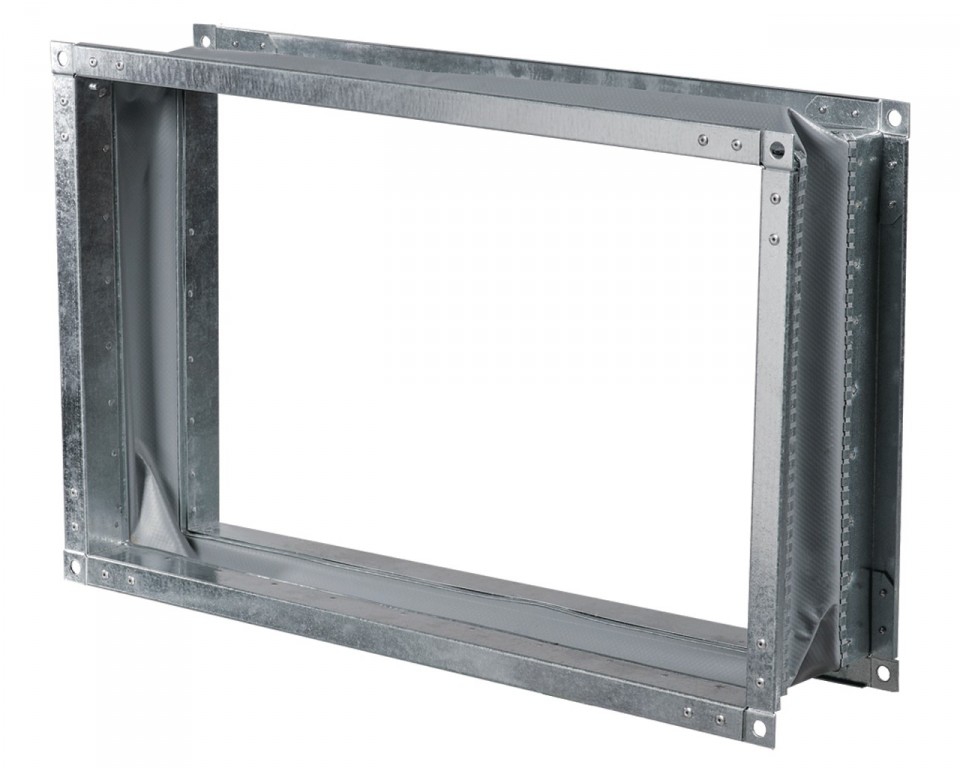

Гибкие вставки представляют собой два фланца, соединенных между собой виброизолирующим материалом выполнены из оцинкованного листа и полиэтиленовой ленты, укрепленной полиамидной текстильной тканью. Вставки не предназначены для механической нагрузки, их нельзя использовать в качестве несущей конструкции.

Монтаж

Монтаж гибких вставок в систему вентиляции проводится путем крепления торцевых фланцев к ответным фланцам в вентиляционной системе. Крепление осуществляется при помощи оцинкованных болтов и скоб.

Серия   Размер фланца (ШхВ), мм
ВВГ
  400х200; 500х250; 500х300; 600х300; 600х350; 700х400; 800х500; 900х500; 1000х500
