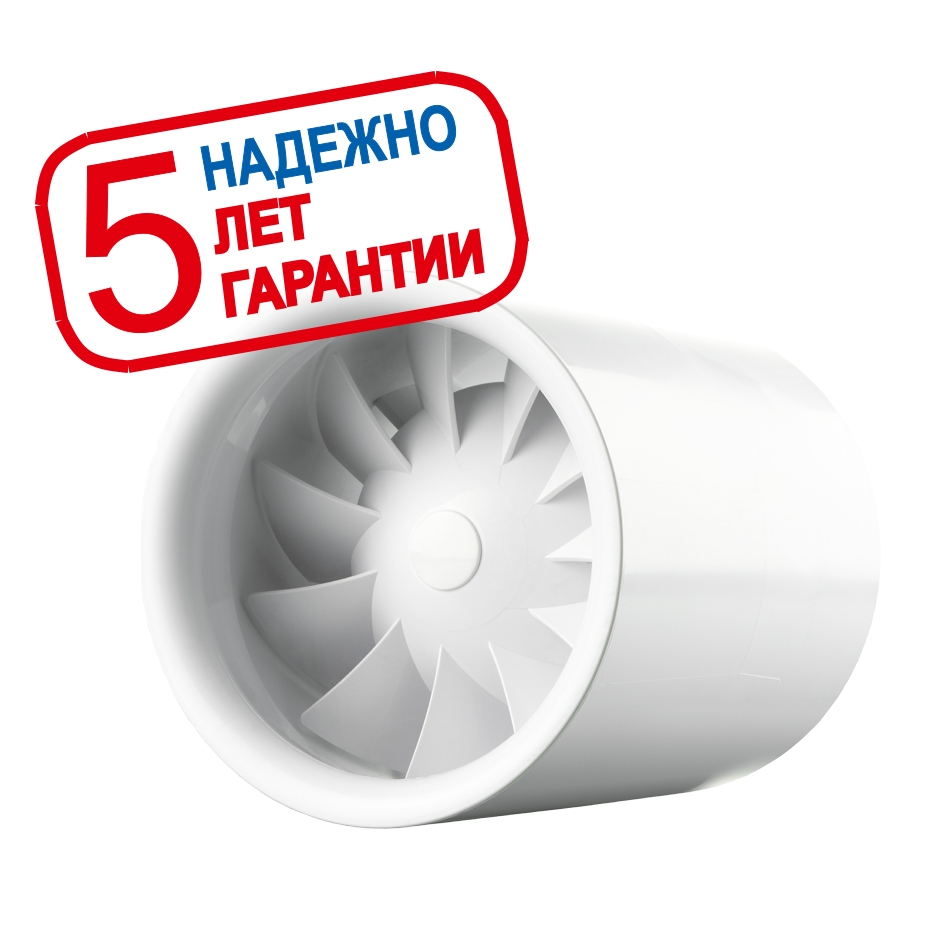

Серия ВЕНТС Квайтлайн

Новые бесшумные осевые канальные вентиляторы для вытяжной или приточной вентиляции с высокой производительностью до 335 м3/ч.

Товаров этой сериии (6)
  • ВЕНТС Квайтлайн 100

    Максимальная производительность - 100 м3/ч.

  • ВЕНТС Квайтлайн 100 Дуо

    Максимальная производительность - 100 м3/ч.

  • ВЕНТС Квайтлайн 125

    Максимальная производительность - 197 м3/ч.

  • ВЕНТС Квайтлайн 125 Дуо

    Максимальная производительность - 197 м3/ч.

  • ВЕНТС Квайтлайн 150

    Максимальная производительность - 335 м3/ч<

  • ВЕНТС Квайтлайн 150 Дуо

    Максимальная производительность - 335 м3


  Применение
  • Инновационные вентиляторы для вытяжной или приточной вентиляции в стильном дизайне с новым уровнем комфорта.
  • Постоянная или периодическая вентиляция санузлов, душевых, кухонь и других бытовых помещений.
  • Максимальный расход воздуха в сочетании с низким уровнем шума гарантирует идеальный микроклимат.
  • Вытяжная или приточная вентиляция в зависимости от варианта установки вентилятора в системе.
  • Для использования с системой пластиковых (гибких) каналов.
  • Перемещение малой и средней величины потока воздуха на небольшие расстояния при малом сопротивлении вентиляционной системы.
  • Для монтажа с воздуховодами Ø 100, 125 и 150 мм.
Конструкция
  • Корпус и крыльчатка выполнены из высококачественного и прочного пластика.
  • Выходной патрубок вентилятора оснащен специальными выпрямителями потока воздуха, которые снижают турбулентность, увеличивают напор воздуха и способствуют снижению уровня шума.

  • Конструкция крыльчатки позволяет повысить эффективность вентилятора и обеспечить низкий уровень шума.
  • Степень защиты IP X4.

Мотор
  • Надежный мотор на шарикоподшипниках с минимальным энергопотреблением от 4,5 Вт.
  • Модели серии ВЕНТС Квайтлайн оборудованы однофазным двигателем в односкоростном или двухскоростном исполнении (серия Квайтлайн Дуо и Квайтлайн Экстра).
  • Двигатели оборудованы защитой от перегрева для предотвращения перегрузки двигателя.
  • Двигатель установлен на резиновых виброгасящих вставках для поглощения вибраций двигателя и обеспечения бесшумной работы вентилятора (кроме ВЕНТС Квайтлайн 150 Б).
Режимы работы вентилятора с таймером

Выбор режимов работы вентиляторов моделей 100, 125, 150 и ВЕНТС Квайтлайн 150 Экстра для модификаций Т осуществляется установкой DIP-переключателя в требуемое положение.

Режим 1

  • По умолчанию вентилятор выключен. При срабатывании выключателя вентилятор начинает работать на первой скорости.

Режим 2

  • По умолчанию вентилятор выключен. При срабатывании выключателя вентилятор начинает работать на второй скорости.

Режим 3 (двухскоростной режим)

  • По умолчанию вентилятор постоянно работает на первой скорости. При срабатывании выключателя вентилятор переключается на вторую скорость.

Режим 4 (автоматический интервальный режим)

  • По умолчанию вентилятор постоянно работает на первой скорости. Вентилятор переключается на вторую скорость через установленный период времени (настраивается от 1 до 15 часов) и работает до 30 минут с максимальной производительностью. После этого вентилятор возвращается к обычному режиму работы на первой скорости.
Управление

Ручное:

  • Вентилятор управляется при помощи комнатного выключателя освещения. Выключатель в комплект поставки не входит.
  • Регулировка скорости может осуществляться с помощью тиристорного регулятора РС-1-300 или РС-1-400 (для моделей, не
  • оборудованных таймером). Регулировка скорости для моделей вентиляторов ВЕНТС Квайтлайн 100 Дуо, ВЕНТС Квайтлайн 125 Дуо, ВЕНТС Квайтлайн 150 Дуо, ВЕНТС Квайтлайн 150 Экстра также может осуществляться с помощью переключателя скоростей П2-1-300 (см. раздел «Электрические принадлежности»).

Автоматическое:

  • При помощи электронного блока управления БУ-1-60 (см. Электрические принадлежности). Блок управления поставляется отдельно.
  • При помощи таймера Т (встроенный таймер задержки выключения обеспечивает работу вентилятора от 2 до 30 минут после выключения вентилятора).
Особенности монтажа
  • Вентилятор устанавливается в канал соответствующего сечения. При монтаже с гибкими воздуховодами крепится с помощью хомутов.
  • Монтажный кронштейн обеспечивает установку вентилятора на горизонтальную или вертикальную плоскую поверхность (модели Квайтлайн-к).
  • Последовательная установка двух вентиляторов обеспечивает увеличение рабочего давления.
  • Подключение вентилятора с двигателем низкого напряжения 12 В к сети 220 В / 50 Гц осуществляется при по мощи понижающего трансформатора ТРФ 220/12-25 (заказывается отдельно).
Примеры монтажа

Вариант применения вентилятора ВЕНТС Квайтлайн в ванной комнате
