Серия НК (прямоугольный)

Канальные электрические нагреватели предназначены для подогрева приточного воздуха в системах вентиляции прямоугольного сечения.

Товаров этой сериии (45)
  • НК 400x200-4,5-3

    НК 400x200-6,0-3

    НК 400x200-7,5-3

    НК 400x200-9,0-3

  • НК 400x200-10,5-3

    НК 400x200-12,0-3

    НК 400x200-15,0-3

    НК 500х250-6,0-3

  • НК 500х250-7,5-3

    НК 500х250-9,0-3

    НК 500х250-10,5-3

    НК 500х250-12,0-3

  • НК 500х250-15,0-3

    НК 500х250-18,0-3

    НК 500х250-21,0-3

    НК 500х300-6,0-3

  • НК 500х300-7,5-3

    НК 500х300-9,0-3

    НК 500х300-10,5-3

    НК 500х300-12,0-3

  • НК 500х300-15,0-3

    НК 500х300-18,0-3

    НК 500х300-21,0-3

    НК 600х300-9,0-3

  • НК 600х300-12,0-3

    НК 600х300-15,0-3

    НК 600х300-18,0-3

    НК 600х300-21,0-3

  • НК 600х300-24,0-3

    НК 600х350-9,0-3

    НК 600х350-12,0-3

    НК 600х350-15,0-3

  • НК 600х350-18,0-3

    НК 600х350-21,0-3

    НК 600х350-24,0-3

    НK 700х400-18,0-3

  • НK 700х400-27,0-3

    НK 700х400-36,0-3

    НК 800х500-27,0-3

    НК 800х500-36,0-3

  • НК 800х500-54,0-3

    НК 900х500-45,0-3

    НК 900х500-54,0-3

    НК 1000х500-45,0-3

  • НК 1000х500-54,0-3


Применение

Канальные электрические нагреватели предназначены для подогрева приточного воздуха в системах вентиляции прямоугольного сечения. Применяются для нагрева воздуха в системах отопления, вентиляции и кондиционирования воздуха в различных помещениях.

Конструкция

Корпус и коммутационная коробка изготовлены из оцинкованного стального листа, нагревательные элементы - из нержавеющей стали, снабженные дополнительным оребрением для увеличения площади теплообмена. Канальные нагреватели НК оборудованы двумя термостатами защиты от перегрева:

  • основная защита с автоматическим перезапуском (срабатывает при температуре выше +50°С). После охлаждения термостат автоматически замыкает управляющую цепь нагревателя.
  • аварийная защита с ручным перезапуском (срабатывает при температуре выше +90°С).

В случае срабатывания питание на нагреватель можно подать только после ручного сброса аварии.

Для каждого типоразмера существует несколько вариантов мощности. Большей мощности можно достичь посредством установки нагревателей последовательно друг за другом.

Монтаж

Монтаж нагревателя осуществляется при помощи фланцевого соединения. Направление движения воздуха должно соответствовать стрелке на калорифере. Канальные нагреватели могут устанавливаться в любом положении, кроме положения электрощитом внизу (опасность затекания конденсата и замыкания электропроводки).

Рекомендуется устанавливаться так, чтобы воздушный поток был равномерно распределен по всему сечению.

Перед нагревателем должен быть установлен воздушный фильтр, защищающий от загрязнения нагревательные элементы.

Рекомендуемое расстояние между нагревателем и остальными элементами системы должно быть не менее диагонали калорифера, т. е. расстояния от угла до угла в его воздуховодной части.

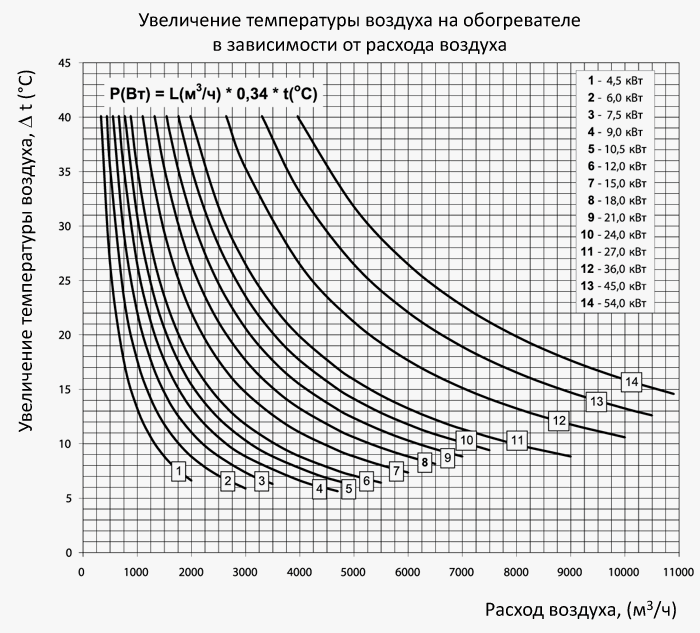

Канальные нагреватели рассчитаны на минимальную скорость воздушного потока 1,5 м/с и максимальную рабочую температуру выходящего воздуха 40°С. В случае применения регулятора оборотов вентилятора, необходимо обеспечить минимальный расход воздуха через нагреватель.

Запрещается подавать питающее напряжение на нагреватель при отключённом вентиляторе.

Для правильной и безопасной работы нагревателей рекомендуется применять систему автоматики, обеспечивающую комплексное управление и защиту:

  • автоматическую регулировку мощности и температуры нагрева воздуха;
  • отслеживание состояние фильтра при помощи датчика дифференциального давления;
  • блокирование подачи питания на нагреватель, в случае остановки приточного вентилятора или снижения скорости потока воздуха, а также при срабатывании встроенных термостатов защиты от перегрева;
  • отключение системы вентиляции с продувкой ТЭНов нагревателя.



Серия   Размер фланца (ШхВ), мм   Мощность нагревателя, кВт   Фазность
НК   400х200; 500х250; 500х300; 600х300; 600х350; 700х400; 800х500; 900х500; 1000х500   4,5; 6; 7,5; 9; 10,5; 12; 18; 21; 24; 27; 36; 45; 54   3 - трехфазный
